ZELFBORENDE TORXSCHROEF BP1

ZELFBORENDE TORXSCHROEF BP1

STAAL ≤ 1,5 MM - RVS SUS410 Artikelnummer: 200301480
  • Ringdiameter:
    10 mm3/8 "
    • 10 mm3/8 "
  • Coating(RAL):

Basis

Toepassing

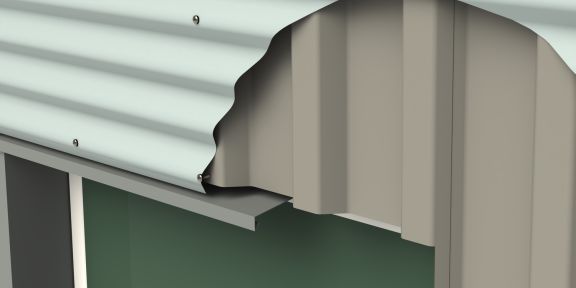

Profielplaten RVS SUS410 Staal ≤ 1,5 mm Staal ≤ 17 Ga

Specificaties

  1. Aansluiting Torx 25
  2. EPDM 10 mm
  3. Draad t.b.v. ondergrond staal ≤ 1,5 mm
  4. Boorpunt 1

Specificaties

  1. Aansluiting Torx 25
  2. EPDM 3/8”
  3. Draad t.b.v. ondergrond staal ≤ 17 Ga
  4. Boorpunt 1

Opties

  1. Poedercoat in iedere gewenste RAL kleur

Opties

  1. Poedercoat in iedere gewenste RAL kleur

Certificaten

Doorsnede

Bestel informatie

ProductAfmeting (L)VerpakkingArtikelcode
Zelfborende Torxschroef 4,8 x 22 - BP122 mm500 st/doos20030148022M
ProductAfmeting (L)VerpakkingArtikelcode
Zelfborende Torxschroef #10 x 3/4” - BP13/4”500 st/doos20030148022M

Aantal schroeven

Buitenplaat dikte Oplegging Overspanning Aan de kust In het binnenland
aantal velden aantal velden
1 ≥ 2 1 ≥ 2
Ø10mm Ø10mm Ø10 mm Ø10 mm
0.4 eind 2000 2 2 1 1
3000 3 2 2 1
4000 3 3 2 2
tussen 2000 - 4 - 2
3000 - 6 - 3
4000 - 7 - 4
0.5 eind 2000 2 1 1 1
3000 2 2 1 1
4000 3 2 2 1
tussen 2000 - 3 - 2
3000 - 4 - 3
4000 - 6 - 3
0.63 eind 2000 1 1 1 1
3000 2 1 1 1
4000 2 2 1 1
tussen 2000 - 2 - 2
3000 - 3 - 2
4000 - 4 - 3

Het aantal bevestigers per oplegging in bovenstaande tabel is gebaseerd op standaard situaties (zie eveneens onderstaande uitgangspunten) en dient enkel ter indicatie van het aantal benodigde bevestigingsmiddelen. Indien een projectspecifieke berekening gewenst is, kunt u contact opnemen met Fastener Point.

  • Aantal benodigde bevestigingen per oplegging voor een plaat met breedte 1000 mm
  • Windbelasting conform NEN-EN1991-1-4 Zone I, gebouwhoogte 9 meter, onbebouwd, gevolgklasse CC1, dakhelling 15°
  • Ondergrond staaldikte 2 mm

Mechanische eigenschappen

10 mm
3/8''
Materialen
Schroef RVS 1.4006 (SUS410) - conform EN3506
AfdichtringRVS 1.4301 (A2) - conform EN3506
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
BoorcapaciteitStaal ≤ 1,5 mm
Materialen
Schroef RVS 1.4006 (SUS410) - conform EN3506
AfdichtringRVS 1.4301 (A2) - conform EN3506
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
BoorcapaciteitStaal ≤ 17 Ga
ringdiameter 10 mm3/8 "
tN1 [mm] tII [mm]
0.4 0.5 0.55 0.63 0.75 0.88 1 1.13 1.25 1.5 2
VR,k [kN] 0.4 1.01 1.01 1.01 1.01 1.01 1.01 1.01 1.01 1.01 1.01 1.01
0.5 1.01 1.52 1.52 1.52 1.52 1.52 1.52 1.52 1.52 1.52 1.52
0.55 1.01 1.52 1.56 1.56 1.56 1.56 1.56 1.56 1.56 1.56 1.56
0.63 1.01 1.52 1.56 1.63 1.63 1.63 1.63 1.63 1.63 1.63 1.63
0.75 1.01 1.52 1.56 1.63 1.73 1.73 1.73 1.73 1.73 1.73 1.73
0.88 1.01 1.52 1.56 1.63 1.73 2.71 2.71 2.71 2.71 2.71 2.71
1 1.01 1.52 1.56 1.63 1.73 2.71 2.71 2.71 2.71 2.71 2.71
1.13 1.01 1.52 1.56 1.63 1.73 2.71 2.71 2.71 2.71 2.71 2.71
1.25 1.01 1.52 1.56 1.63 1.73 2.71 2.71 2.71 2.71 2.71 2.71
NR,k [kN] 0.4 0.33 0.54 0.61 0.71 0.88 1.31 1.49 1.49 1.49 1.49 1.49
0.5 0.33 0.54 0.61 0.71 0.88 1.31 1.59 1.9 2.04 2.04 2.04
0.55 0.33 0.54 0.61 0.71 0.88 1.31 1.59 1.9 2.18 2.27 2.27
0.63 0.33 0.54 0.61 0.71 0.88 1.31 1.59 1.9 2.18 2.64 2.64
0.75 0.33 0.54 0.61 0.71 0.88 1.31 1.59 1.9 2.18 2.76 3.2
0.88 0.33 0.54 0.61 0.71 0.88 1.31 1.59 1.9 2.18 2.76 3.83
1 0.33 0.54 0.61 0.71 0.88 1.31 1.59 1.9 2.18 2.76 3.83
1.13 0.33 0.54 0.61 0.71 0.88 1.31 1.59 1.9 2.18 2.76 3.83
1.25 0.33 0.54 0.61 0.71 0.88 1.31 1.59 1.9 2.18 2.76 3.83
tN1 [inch] tII [inch]
28 Ga 26 Ga 25 Ga 23 Ga 22 Ga 21 Ga 20 Ga 19 Ga 18 Ga 17 Ga 14 Ga
VR,k [kN] 28 Ga 227 227 227 227 227 227 227 227 227 227 227
26 Ga 227 341 341 341 341 341 341 341 341 341 341
25 Ga 227 341 350 350 350 350 350 350 350 350 350
23 Ga 227 341 350 366 366 366 366 366 366 366 366
22 Ga 227 341 350 366 388 388 388 388 388 388 388
21 Ga 227 341 350 366 388 609 609 609 609 609 609
20 Ga 227 341 350 366 388 609 609 609 609 609 609
19 Ga 227 341 350 366 388 609 609 609 609 609 609
18 Ga 227 341 350 366 388 609 609 609 609 609 609
NR,k [kN] 28 Ga 74 121 137 159 197 294 334 334 334 334 334
26 Ga 74 121 137 159 197 294 357 427 458 458 458
25 Ga 74 121 137 159 197 294 357 427 490 510 510
23 Ga 74 121 137 159 197 294 357 427 490 593 593
22 Ga 74 121 137 159 197 294 357 427 490 620 719
21 Ga 74 121 137 159 197 294 357 427 490 620 861
20 Ga 74 121 137 159 197 294 357 427 490 620 861
19 Ga 74 121 137 159 197 294 357 427 490 620 861
18 Ga 74 121 137 159 197 294 357 427 490 620 861
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
