Zelfborende dakpanplaatschroef BP1

STAAL ≤ 1,5 MM - VERZINKT Artikelnummer: 200401480

Ringdiameter:
14 mm17/32 "
- 14 mm17/32 "
- 16 mm5/8 "
- 19 mm3/4 "
Coating(RAL):

Basis

Overzicht

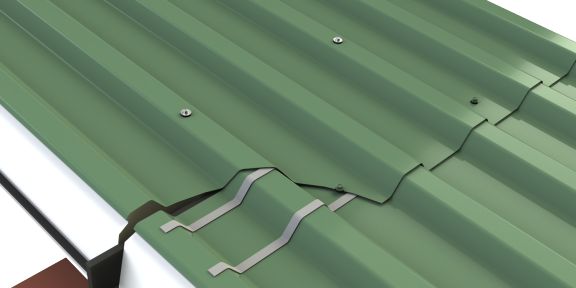

Toepassing

Profielplaten Verzinkt Staal ≤ 1,5 mm Staal ≤ 17 Ga

Specificaties

Aansluiting 5/16” (8 mm)
Ringdiameter standaard 14 mm
Verzinkt met aangevulcaniseerd EPDM
Draad t.b.v. ondergrond staal ≤ 1,5 mm
Boorpunt 1

Specificaties

Aansluiting 5/16”
Ringdiameter standaard 17/32”
Verzinkt met aangevulcaniseerd EPDM
Draad t.b.v. ondergrond staal ≤ 17 Ga
Boorpunt 1

Opties

Poedercoat in iedere gewenste RAL kleur
Ringdiameter 16 of 19 mm

Opties

Poedercoat in iedere gewenste RAL kleur
Ringdiameter 5/8” of 3/4”

Certificaten

Doorsnede

2D 2D 2D

Bestel informatie

Product	Afmeting	Verpakking	Artikelcode
Zelfborende Dakpanplaatschroef 4,8 x L - BP1	4,8 x 20 mm	250 st/doos	2004014802014
Zelfborende Dakpanplaatschroef 4,8 x L - BP1	4,8 x 28 mm	250 st/doos	2004014802814
Zelfborende Dakpanplaatschroef 4,8 x L - BP1	4,8 x 35 mm	250 st/doos	2004014803514
Zelfborende Dakpanplaatschroef 4,8 x L - BP1	4,8 x 50 mm	150 st/doos	2004014805014
Zelfborende Dakpanplaatschroef 4,8 x L - BP1	4,8 x 60 mm	150 st/doos	2004014806014
Zelfborende Dakpanplaatschroef 4,8 x L - BP1	4,8 x 80 mm	100 st/doos	2004014808014

Product	Afmeting	Verpakking	Artikelcode
Zelfborende Dakpanplaatschroef #10 x 3/4" x L - BP1	3/4"	250 st/doos	2004014802014
Zelfborende Dakpanplaatschroef #10 x 1" x L - BP1	1"	250 st/doos	2004014802814
Zelfborende Dakpanplaatschroef #10 x 1 3/8" x L - BP1	1 3/8"	250 st/doos	2004014803514
Zelfborende Dakpanplaatschroef #10 x 1 7/8" x L - BP1	1 7/8"	150 st/doos	2004014805014
Zelfborende Dakpanplaatschroef #10 x 2 1/4" x L - BP1	2 1/4"	150 st/doos	2004014806014
Zelfborende Dakpanplaatschroef #10 x 3 1/8" x L - BP1	3 1/8"	100 st/doos	2004014808014

Aantal schroeven

Buitenplaat dikte	Oplegging	Overspanning	Aan de kust						In het binnenland
			aantal velden						aantal velden
			1			≥ 2			1			≥ 2
			Ø14 mm	Ø16 mm	Ø19 mm	Ø14 mm	Ø16 mm	Ø19 mm	Ø14 mm	Ø16 mm	Ø19 mm	Ø14 mm	Ø16 mm	Ø19 mm
0.4	eind	2000	2	2	2	2	2	2	1	1	1	1	1	1
		3000	3	3	3	2	2	2	2	2	2	1	1	1
		4000	4	4	3	3	3	3	2	2	2	2	2	2
	tussen	2000	-	-	-	5	4	4	-	-	-	3	3	2
		3000	-	-	-	7	6	6	-	-	-	4	4	3
		4000	-	-	-	9	8	8	-	-	-	5	5	4
0.5	eind	2000	2	2	1	1	1	1	1	1	1	1	1	1
		3000	2	2	2	2	2	1	1	1	1	1	1	1
		4000	3	3	2	2	2	2	2	2	1	1	1	1
	tussen	2000	-	-	-	3	3	3	-	-	-	2	2	2
		3000	-	-	-	4	4	4	-	-	-	3	3	2
		4000	-	-	-	6	6	5	-	-	-	3	3	3
0.63	eind	2000	1	1	1	1	1	1	1	1	1	1	1	1
		3000	2	2	2	2	1	1	1	1	1	1	1	1
		4000	2	2	2	2	2	2	1	1	1	1	1	1
	tussen	2000	-	-	-	3	3	2	-	-	-	2	2	2
		3000	-	-	-	4	4	3	-	-	-	2	2	2
		4000	-	-	-	5	5	4	-	-	-	3	3	3

Het aantal bevestigers per oplegging in bovenstaande tabel is gebaseerd op standaard situaties (zie eveneens onderstaande uitgangspunten) en dient enkel ter indicatie van het aantal benodigde bevestigingsmiddelen. Indien een projectspecifieke berekening gewenst is, kunt u contact opnemen met Fastener Point.

Aantal benodigde bevestigingen per oplegging voor een plaat met breedte 1000 mm
Windbelasting conform NEN-EN1991-1-4 Zone I, gebouwhoogte 9 meter, onbebouwd, gevolgklasse CC1, dakhelling 15°
Ondergrond staaldikte 2 mm

Mechanische eigenschappen

14 mm

17/32''

16 mm

5/8''

19 mm

3/4''

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
Boorcapaciteit	Staal ≤ 1,5 mm

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
Boorcapaciteit	Staal ≤ 17 Ga

ringdiameter 14 mm17/32 "

	tN1 [mm]	tII [mm]
		0.4	0.5	0.55	0.63	0.75	0.88	1	1.13	1.25	1.5	2
VR,k [kN]	0.4	0.78	0.78	0.78	0.78	0.78	0.78	0.78	0.78	0.78	0.78	0.78
	0.5	0.78	1.04	1.04	1.04	1.04	1.04	1.04	1.04	1.04	1.04	1.04
	0.55	0.78	1.04	1.21	1.21	1.21	1.21	1.21	1.21	1.21	1.21	1.21
	0.63	0.78	1.04	1.21	1.48	1.48	1.48	1.48	1.48	1.48	1.48	1.48
	0.75	0.78	1.04	1.21	1.48	1.9	1.9	1.9	1.9	1.9	1.9	1.9
	0.88	0.78	1.04	1.21	1.48	1.9	3.05	3.05	3.05	3.05	3.05	3.05
	1	0.78	1.04	1.21	1.48	1.9	3.05	3.05	3.05	3.05	3.05	3.05
	1.13	0.78	1.04	1.21	1.48	1.9	3.05	3.05	3.05	3.05	3.05	3.05
	1.25	0.78	1.04	1.21	1.48	1.9	3.05	3.05	3.05	3.05	3.05	3.05
NR,k [kN]	0.4	0.34	0.52	0.59	0.71	0.88	1.26	1.26	1.26	1.26	1.26	1.26
	0.5	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	1.96	1.96	1.96
	0.55	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.07	2.07	2.07
	0.63	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.24	2.24
	0.75	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.51	2.51
	0.88	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.51	2.51
	1	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.51	2.51
	1.13	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.51	2.51
	1.25	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.51	2.51

	tN1 [Ga]	tII [inch]
		28 Ga	26 Ga	25 Ga	23 Ga	22 Ga	21 Ga	20 Ga	19 Ga	18 Ga	17 Ga	14 Ga
VR,k [kN]	28 Ga	175	175	175	175	175	175	175	175	175	175	175
	26 Ga	175	233	233	233	233	233	233	233	233	233	233
	25 Ga	175	233	272	272	272	272	272	272	272	272	272
	23 Ga	175	233	272	332	332	332	332	332	332	332	332
	22 Ga	175	233	272	332	427	427	427	427	427	427	427
	21 Ga	175	233	272	332	427	685	685	685	685	685	685
	20 Ga	175	233	272	332	427	685	685	685	685	685	685
	19 Ga	175	233	272	332	427	685	685	685	685	685	685
	18 Ga	175	233	272	332	427	685	685	685	685	685	685
NR,k [kN]	28 Ga	76	116	132	159	197	283	283	283	283	283	283
	26 Ga	76	116	132	159	197	290	350	418	440	440	440
	25 Ga	76	116	132	159	197	290	350	418	465	465	465
	23 Ga	76	116	132	159	197	290	350	418	478	503	503
	22 Ga	76	116	132	159	197	290	350	418	478	564	564
	21 Ga	76	116	132	159	197	290	350	418	478	564	564
	20 Ga	76	116	132	159	197	290	350	418	478	564	564
	19 Ga	76	116	132	159	197	290	350	418	478	564	564
	18 Ga	76	116	132	159	197	290	350	418	478	564	564

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

R16

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
Boorcapaciteit	Staal ≤ 1,5 mm

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
Boorcapaciteit	Staal ≤ 17 Ga

ringdiameter 16 mm5/8 "

	tN1 [mm]	tII [mm]
		0.4	0.5	0.55	0.63	0.75	0.88	1	1.13	1.25	1.5	2
VR,k [kN]	0.4	0.78	0.78	0.78	0.78	0.78	0.78	0.78	0.78	0.78	0.78	0.78
	0.5	0.78	1.04	1.04	1.04	1.04	1.04	1.04	1.04	1.04	1.04	1.04
	0.55	0.78	1.04	1.21	1.21	1.21	1.21	1.21	1.21	1.21	1.21	1.21
	0.63	0.78	1.04	1.21	1.48	1.48	1.48	1.48	1.48	1.48	1.48	1.48
	0.75	0.78	1.04	1.21	1.48	1.9	1.9	1.9	1.9	1.9	1.9	1.9
	0.88	0.78	1.04	1.21	1.48	1.9	3.05	3.05	3.05	3.05	3.05	3.05
	1	0.78	1.04	1.21	1.48	1.9	3.05	3.05	3.05	3.05	3.05	3.05
	1.13	0.78	1.04	1.21	1.48	1.9	3.05	3.05	3.05	3.05	3.05	3.05
	1.25	0.78	1.04	1.21	1.48	1.9	3.05	3.05	3.05	3.05	3.05	3.05
NR,k [kN]	0.4	0.34	0.52	0.59	0.71	0.88	1.29	1.29	1.29	1.29	1.29	1.29
	0.5	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	1.98	1.98	1.98
	0.55	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.21	2.21
	0.63	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.57	2.57
	0.75	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.7	3.12
	0.88	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.7	3.12
	1	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.7	3.12
	1.13	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.7	3.12
	1.25	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.7	3.12

	tN1 [inch]	tII [inch]
		28 Ga	26 Ga	25 Ga	23 Ga	22 Ga	21 Ga	20 Ga	19 Ga	18 Ga	17 Ga	14 Ga
VR,k [kN]	28 Ga	175	175	175	175	175	175	175	175	175	175	175
	26 Ga	175	233	233	233	233	233	233	233	233	233	233
	25 Ga	175	233	272	272	272	272	272	272	272	272	272
	23 Ga	175	233	272	332	332	332	332	332	332	332	332
	22 Ga	175	233	272	332	427	427	427	427	427	427	427
	21 Ga	175	233	272	332	427	685	685	685	685	685	685
	20 Ga	175	233	272	332	427	685	685	685	685	685	685
	19 Ga	175	233	272	332	427	685	685	685	685	685	685
	18 Ga	175	233	272	332	427	685	685	685	685	685	685
NR,k [kN]	28 Ga	76	116	132	159	197	290	290	290	290	290	290
	26 Ga	76	116	132	159	197	290	350	418	445	445	445
	25 Ga	76	116	132	159	197	290	350	418	478	496	496
	23 Ga	76	116	132	159	197	290	350	418	478	577	577
	22 Ga	76	116	132	159	197	290	350	418	478	606	701
	21 Ga	76	116	132	159	197	290	350	418	478	606	701
	20 Ga	76	116	132	159	197	290	350	418	478	606	701
	19 Ga	76	116	132	159	197	290	350	418	478	606	701
	18 Ga	76	116	132	159	197	290	350	418	478	606	701

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

R19

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
Boorcapaciteit	Staal ≤ 1,5 mm

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
Boorcapaciteit	Staal ≤ 17 Ga

ringdiameter 19 mm3/4 "

	tN1 [mm]	tII [mm]
		0.4	0.5	0.55	0.63	0.75	0.88	1	1.13	1.25	1.5	2
VR,k [kN]	0.4	0.78	0.78	0.78	0.78	0.78	0.78	0.78	0.78	0.78	0.78	0.78
	0.5	0.78	1.04	1.04	1.04	1.04	1.04	1.04	1.04	1.04	1.04	1.04
	0.55	0.78	1.04	1.21	1.21	1.21	1.21	1.21	1.21	1.21	1.21	1.21
	0.63	0.78	1.04	1.21	1.48	1.48	1.48	1.48	1.48	1.48	1.48	1.48
	0.75	0.78	1.04	1.21	1.48	1.9	1.9	1.9	1.9	1.9	1.9	1.9
	0.88	0.78	1.04	1.21	1.48	1.9	3.05	3.05	3.05	3.05	3.05	3.05
	1	0.78	1.04	1.21	1.48	1.9	3.05	3.05	3.05	3.05	3.05	3.05
	1.13	0.78	1.04	1.21	1.48	1.9	3.05	3.05	3.05	3.05	3.05	3.05
	1.25	0.78	1.04	1.21	1.48	1.9	3.05	3.05	3.05	3.05	3.05	3.05
NR,k [kN]	0.4	0.34	0.52	0.59	0.71	0.88	1.29	1.42	1.42	1.42	1.42	1.42
	0.5	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.46	2.46
	0.55	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.6	2.6
	0.63	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.7	2.81
	0.75	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.7	3.14
	0.88	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.7	3.14
	1	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.7	3.14
	1.13	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.7	3.14
	1.25	0.34	0.52	0.59	0.71	0.88	1.29	1.56	1.86	2.13	2.7	3.14

	tN1 [inch]	tII [inch]
		28 Ga	26 Ga	25 Ga	23 Ga	22 Ga	21 Ga	20 Ga	19 Ga	18 Ga	17 Ga	14 Ga
VR,k [kN]	28 Ga	175	175	175	175	175	175	175	175	175	175	175
	26 Ga	175	233	233	233	233	233	233	233	233	233	233
	25 Ga	175	233	272	272	272	272	272	272	272	272	272
	23 Ga	175	233	272	332	332	332	332	332	332	332	332
	22 Ga	175	233	272	332	427	427	427	427	427	427	427
	21 Ga	175	233	272	332	427	685	685	685	685	685	685
	20 Ga	175	233	272	332	427	685	685	685	685	685	685
	19 Ga	175	233	272	332	427	685	685	685	685	685	685
	18 Ga	175	233	272	332	427	685	685	685	685	685	685
NR,k [kN]	28 Ga	76	116	132	159	197	290	319	319	319	319	319
	26 Ga	76	116	132	159	197	290	350	418	478	553	553
	25 Ga	76	116	132	159	197	290	350	418	478	584	584
	23 Ga	76	116	132	159	197	290	350	418	478	606	631
	22 Ga	76	116	132	159	197	290	350	418	478	606	705
	21 Ga	76	116	132	159	197	290	350	418	478	606	705
	20 Ga	76	116	132	159	197	290	350	418	478	606	705
	19 Ga	76	116	132	159	197	290	350	418	478	606	705
	18 Ga	76	116	132	159	197	290	350	418	478	606	705

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
Boorcapaciteit	Staal ≤ 1,5 mm

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
Boorcapaciteit	Staal ≤ 17 Ga

mm "
