GOLFPLAATBEVESTIGER A2/H PLUS BP2

GOLFPLAATBEVESTIGER A2/H PLUS BP2

HOUT - RVS A2 304 Artikelnummer: 15020270
  • Ringdiameter:
    25 mm31/32” "
    • 25 mm31/32” "

Basis

Toepassing

Golfplaten RVS A2 304 Hout Hout

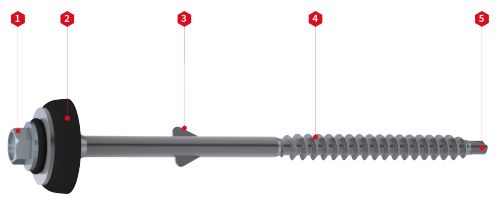

Specificaties

  1. Aansluiting 5/16” (8 mm)
  2. EPDM met RVS drukring 25 mm
  3. Vleugels t.b.v. verruiming golfplaat
  4. Draad t.b.v. ondergrond hout
  5. Boorpunt 2 gereduceerd

Specificaties

  1. Aansluiting 5/16”
  2. EPDM met RVS drukring 31/32”
  3. Vleugels t.b.v. verruiming golfplaat
  4. Draad t.b.v. ondergrond hout
  5. Boorpunt 2 gereduceerd

Certificaten

Doorsnede

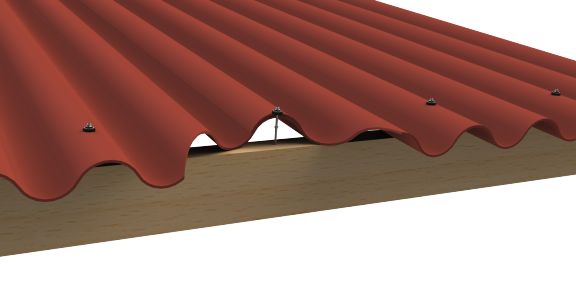

Toepassingen

Middels onderstaande tabel kunt u eenvoudig de juiste lengte van de schroef bepalen.

Afmeting Minimale isolatiedikte Artikelcode
0.0 20.0 40.0 60.0 80.0
7,0 x 120 mm Geen klembereik 1502027012025
7,0 x 140 mm
0 - 20 mm
1502027014025
7,0 x 160 mm
20 - 40 mm
1502027016025
7,0 x 180 mm
40 - 60 mm
1502027018025
7,0 x 200 mm
60 - 80 mm
1502027020025
7,0 x 220 mm
80 - 100 mm
1502027022025
Liquid error: Computation results to 'NaN'(Not a Number)
Afmeting Minimale isolatiedikte Artikelcode
1/4’ x 4 5/8” Geen klembereik 1502027012025
1/4’ x 5 1/2”
0 - 25/32”
1502027014025
1/4’ x 6 1/4”
25/32” - 1 9/16”
1502027016025
1/4’ x 7”
1 9/16” - 2 11/32”
1502027018025
1/4’ x 7 7/8”
2 11/32” - 3 1/8”
1502027020025
1/4’ x 8 5/8”
3 1/8” - 3 15/16”
1502027022025

Bestel informatie

ProductAfmetingOmschrijvingEPDMVerpakkingArtikelcode
Golfplaatbevestiger7,0 x 120 mmRVS A2 304, A2/H Plus25 mm100 st/zak1502027012025
Golfplaatbevestiger7,0 x 140 mmRVS A2 304, A2/H Plus25 mm100 st/zak1502027014025
Golfplaatbevestiger7,0 x 160 mmRVS A2 304, A2/H Plus25 mm100 st/zak1502027016025
Golfplaatbevestiger7,0 x 180 mmRVS A2 304, A2/H Plus25 mm100 st/zak1502027018025
Golfplaatbevestiger7,0 x 200 mmRVS A2 304, A2/H Plus25 mm100 st/zak1502027020025
Golfplaatbevestiger7,0 x 220 mmRVS A2 304, A2/H Plus25 mm100 st/zak1502027022025
ProductAfmetingOmschrijvingEPDMVerpakkingArtikelcode
Golfplaatbevestiger1/4' x 4 5/8"RVS A2 304, A2/H Plus31/32”100 st/zak1502027012025
Golfplaatbevestiger1/4' x 5 1/2"RVS A2 304, A2/H Plus31/32”100 st/zak1502027014025
Golfplaatbevestiger1/4' x 6 1/4"RVS A2 304, A2/H Plus31/32”100 st/zak1502027016025
Golfplaatbevestiger1/4' x 7 "RVS A2 304, A2/H Plus31/32”100 st/zak1502027018025
Golfplaatbevestiger1/4' x 7 7/8"RVS A2 304, A2/H Plus31/32”100 st/zak1502027020025
Golfplaatbevestiger1/4' x 8 5/8"RVS A2 304, A2/H Plus31/32”100 st/zak1502027022025

Mechanische eigenschappen

25 mm
31/32”''
Materialen
Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
BoorcapaciteitHout
Materialen
Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
BoorcapaciteitHout
ringdiameter 25 mm31/32” "
tN1 [mm] tII [mm]
36
NR,k [kN] Eternit Ecolor 1.28
SVK Neptunus 1.9
tN1 [Ga] Leff [inch]
1 13/32"
NR,k [kN] Eternit Ecolor 287
SVK Neptunus 427
  • Bovenstaande waarden zijn afkomstig uit de technische goedkeuringen van de golfplaten producent. Randvoorwaarden en toepassing conform de betreffende zulassung.
