Zelfborende torxschroef BP3

Zelfborende torxschroef BP3

ALUMINIUM 1 TOT 6 MM - BIMETAAL A2 304 Artikelnummer: 20010348022M
  • Ringdiameter:
    10 mm3/8 "
    • 10 mm3/8 "
  • Coating(RAL):

Basis

Toepassing

Profielplaten Bimetaal A2 304 Aluminium 1 tot 6 mm Aluminium 20 Ga tot 4 Ga

Specificaties

  1. Aansluiting Torx 25
  2. Afdichtring RVS/EPDM 9 mm
  3. Draad t.b.v. ondergrond aluminium 1,5 tot 6 mm
  4. Boorpunt 3 (gehard staal)

Specificaties

  1. Aansluiting Torx 25
  2. Afdichtring RVS/EPDM 11/32"
  3. Draad t.b.v. ondergrond aluminium 17 Ga to 4 Ga
  4. Boorpunt 3 (gehard staal)

Opties

  1. Poedercoat in iedere gewenste RAL kleur

Opties

  1. Poedercoat in iedere gewenste RAL kleur

Certificaten

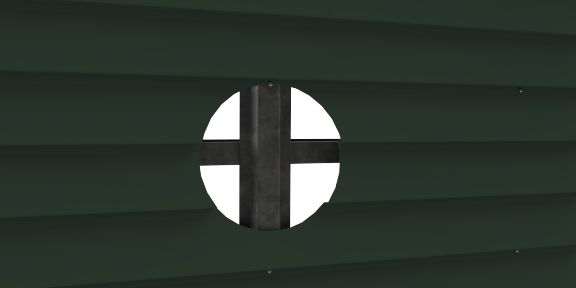

Doorsnede

Bestel informatie

ProductAfmeting (L)VerpakkingArtikelcode
Zelfborende Torxschroef 4,8 x 20 - BP320 mm500 st/doos20010348022M
ProductAfmeting (L)VerpakkingArtikelcode
Zelfborende Torxschroef #10 x 3/4” - BP33/4”500 st/doos20010348022M

Aantal schroeven

Buitenplaat dikte Oplegging Overspanning Aan de kust In het binnenland
Aantal velden Aantal velden
1 ≥ 2 1 ≥ 2
Ø10mm Ø10mm Ø10 mm Ø10 mm
0.4 eind 2000 2 2 1 1
3000 3 2 2 1
4000 4 3 2 2
tussen 2000 - 4 - 3
3000 - 6 - 4
4000 - 8 - 5
0.5 eind 2000 1 1 1 1
3000 2 2 1 1
4000 2 2 2 1
tussen 2000 - 3 - 2
3000 - 4 - 2
4000 - 5 - 3
0.63 eind 2000 1 1 1 1
3000 2 1 1 1
4000 2 2 1 1
tussen 2000 - 3 - 2
3000 - 4 - 2
4000 - 5 - 3

Het aantal bevestigers per oplegging in bovenstaande tabel is gebaseerd op standaard situaties (zie eveneens onderstaande uitgangspunten) en dient enkel ter indicatie van het aantal benodigde bevestigingsmiddelen. Indien een projectspecifieke berekening gewenst is, kunt u contact opnemen met Fastener Point.

  • Aantal benodigde bevestigingen per oplegging voor een plaat met breedte 1000 mm
  • Windbelasting conform NEN-EN1991-1-4 Zone I, gebouwhoogte 9 meter, onbebouwd, gevolgklasse CC1, dakhelling 15°
  • Ondergrond aluminium 6 mm

Mechanische eigenschappen

10 mm
3/8''
Materialen
Schroef RVS 1.4301 (A2) - conform EN3506
AfdichtringRVS 1.4301 (A2) - conform EN3506
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)Aluminium Alloy EN 573 Rm,min ≥ 215 N/mm²
BoorcapaciteitAlu 215 ≤ 6 mm
Materialen
Schroef RVS 1.4301 (A2) - conform EN3506
AfdichtringRVS 1.4301 (A2) - conform EN3506
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)Aluminium Alloy EN 573 Rm,min ≥ 215 N/mm²
BoorcapaciteitAlu 215 ≤ 4 Ga
ringdiameter 10 mm3/8 "
tN1 [mm] tII [mm]
0.75 1 1.5 2 3 4 6
VR,k [kN] 0.4 0.8 0.8 0.8 0.8 0.8 0.8 0.8
0.5 0.88 0.88 0.88 0.88 0.88 0.88 0.88
0.55 0.96 0.96 0.96 0.96 0.96 0.96 0.96
0.63 1.08 1.08 1.08 1.08 1.08 1.08 1.08
0.75 1.26 1.26 1.26 1.26 1.26 1.26 1.26
0.88 1.26 1.46 1.46 2.14 2.14 2.14 2.14
1 1.26 1.64 1.64 2.14 2.14 2.14 2.14
1.13 1.26 1.64 1.61 2.14 2.14 2.14 2.14
1.25 1.26 1.64 1.61 2.14 2.14 2.14 2.14
NR,k [kN] 0.4 0.2 0.31 0.79 1.23 1.3 1.3 1.3
0.5 0.2 0.31 0.79 1.23 1.88 2.16 2.16
0.55 0.2 0.31 0.79 1.23 1.88 2.36 2.36
0.63 0.2 0.31 0.79 1.23 1.88 2.6 2.6
0.75 0.2 0.31 0.79 1.23 1.88 2.6 2.6
0.88 0.2 0.31 0.79 1.23 1.88 2.6 2.6
1 0.2 0.31 0.79 1.23 1.88 2.6 2.6
1.13 0.2 0.31 0.79 1.23 1.88 2.6 2.6
1.25 0.2 0.31 0.79 1.23 1.88 2.6 2.6
tN1 [Ga] tII [inch]
22 Ga 20 Ga 17 Ga 14 Ga 11 Ga 9 Ga 4 Ga
VR,k [kN] 28 Ga 179 179 179 179 179 179 179
26 Ga 197 197 197 197 197 197 197
25 Ga 215 215 215 215 215 215 215
23 Ga 242 242 242 242 242 242 242
22 Ga 283 283 283 283 283 283 283
21 Ga 283 328 328 481 481 481 481
20 Ga 283 368 368 481 481 481 481
19 Ga 283 368 361 481 481 481 481
18 Ga 283 368 361 481 481 481 481
NR,k [kN] 28 Ga 44 69 177 276 292 292 292
26 Ga 44 69 177 276 422 485 485
25 Ga 44 69 177 276 422 530 530
23 Ga 44 69 177 276 422 584 584
22 Ga 44 69 177 276 422 584 584
21 Ga 44 69 177 276 422 584 584
20 Ga 44 69 177 276 422 584 584
19 Ga 44 69 177 276 422 584 584
18 Ga 44 69 177 276 422 584 584
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
  • Op verzoek zijn de mechanische eigenschappen in combinatie met een aluminium ondergrond in Rm ≥ 165 N/mm² eveneens verkrijgbaar. Neem contact op met onze binnendienst voor meer informatie.
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
  • Op verzoek zijn de mechanische eigenschappen in combinatie met een aluminium ondergrond in Rm ≥ 165 N/mm² eveneens verkrijgbaar. Neem contact op met onze binnendienst voor meer informatie.
Materialen
Schroef RVS 1.4301 (A2) - conform EN3506
AfdichtringRVS 1.4301 (A2) - conform EN3506
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)Aluminium Alloy EN 573 Rm,min ≥ 215 N/mm²
BoorcapaciteitAlu 215 ≤ 6 mm
Materialen
Schroef RVS 1.4301 (A2) - conform EN3506
AfdichtringRVS 1.4301 (A2) - conform EN3506
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)Aluminium Alloy EN 573 Rm,min ≥ 215 N/mm²
BoorcapaciteitAlu 215 ≤ 4 Ga
