Basis

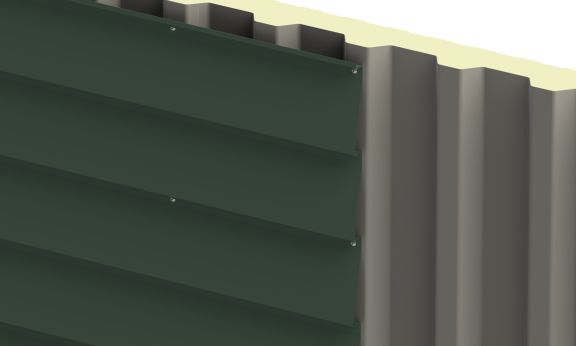

Toepassing
Plaat-op-plaat RVS SUS410 Staal ≤ 1,5 mm Staal ≤ 17 Ga
Specificaties
- Aansluiting Torx
- EPDM 9 mm
- Draad t.b.v. ondergrond staal ≤ 1,5 mm
- Scherpe punt
Specificaties
- Aansluiting Torx
- EPDM 9 mm
- Draad t.b.v. ondergrond staal ≤ 17 Ga
- Scherpe punt
Opties
- Poedercoat in iedere gewenste RAL kleur
Opties
- Poedercoat in iedere gewenste RAL kleur
Certificaten
Doorsnede
Bestel informatie
| Product | Ring | Afmeting | Verpakking | Artikelcode |
|---|---|---|---|---|
| Zelfborende Torxschroef Mush Pro 5,5 x L | 9 | 5,5 x 25 mm | 250 st/doos | 20030055025M09 |
| Product | Ring | Afmeting | Verpakking | Artikelcode |
|---|---|---|---|---|
| Zelfborende Torxschroef Mush Pro #12 x L | 9 | #12 x 7/8” | 250 st/doos | 20030055025M09 |
Mechanische eigenschappen
1 mm
''
| Materialen | ||
|---|---|---|
| Schroef | RVS 1.4006 (SUS410) - conform EN3506 | |
| Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
| Materiaal A (tI) | Staal kwaliteit S280GD, S320GD en S350GD - conform EN 10346 | |
| Materiaal B (tII) | Staal kwaliteit S235, S280GD, S320GD en S350GD - conform EN 10346 | |
| Boorcapaciteit | ≤ 1,5 mm | |
| Materialen | ||
|---|---|---|
| Schroef | RVS 1.4006 (SUS410) - conform EN3506 | |
| Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
| Materiaal A (tI) | Staal kwaliteit S280GD, S320GD en S350GD - conform EN 10346 | |
| Materiaal B (tII) | Staal kwaliteit S235, S280GD, S320GD en S350GD - conform EN 10346 | |
| Boorcapaciteit | ≤ 17 Ga | |
1 mm "
| tN1 [mm] | tII [mm] | |||||||||
| 0.4 | 0.5 | 0.55 | 0.6 | 0.63 | 0.75 | |||||
 | VR,k [kN] | 0.4 | 1.62 | 1.62 | 1.62 | 1.62 | 1.62 | 1.62 | ||
| 0.5 | 1.62 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | ||||
| 0.55 | 1.62 | 1.93 | 2.16 | 2.16 | 2.16 | 2.16 | ||||
| 0.6 | 1.62 | 1.93 | 2.16 | 2.39 | 2.39 | 2.39 | ||||
| 0.63 | 1.62 | 1.93 | 2.16 | 2.39 | 2.53 | 2.53 | ||||
| 0.75 | 1.62 | 1.93 | 2.16 | 2.39 | 2.53 | 3.09 | ||||
 | NR,k [kN] | 0.4 | 0.68 | 0.76 | 0.95 | 1.07 | 1.13 | 1.42 | ||
| 0.5 | 0.68 | 0.76 | 0.95 | 1.07 | 1.13 | 1.42 | ||||
| 0.55 | 0.68 | 0.76 | 0.95 | 1.07 | 1.13 | 1.42 | ||||
| 0.6 | 0.68 | 0.76 | 0.95 | 1.07 | 1.13 | 1.42 | ||||
| 0.63 | 0.68 | 0.76 | 0.95 | 1.07 | 1.13 | 1.42 | ||||
| 0.75 | 0.68 | 0.76 | 0.95 | 1.07 | 1.13 | 1.42 | ||||
| tN1 [Ga] | tII [inch] | |||||||||
| 28 Ga | 26 Ga | 25 Ga | 25 Ga | 23 Ga | 22 Ga | |||||
| | VR,k [kN] | 28 Ga | 364 | 364 | 364 | 364 | 364 | 364 | ||
| 26 Ga | 364 | 433 | 433 | 433 | 433 | 433 | ||||
| 25 Ga | 364 | 433 | 485 | 485 | 485 | 485 | ||||
| 25 Ga | 364 | 433 | 485 | 537 | 537 | 537 | ||||
| 23 Ga | 364 | 433 | 485 | 537 | 568 | 568 | ||||
| 22 Ga | 364 | 433 | 485 | 537 | 568 | 694 | ||||
| | NR,k [kN] | 28 Ga | 152 | 170 | 213 | 240 | 254 | 319 | ||
| 26 Ga | 152 | 170 | 213 | 240 | 254 | 319 | ||||
| 25 Ga | 152 | 170 | 213 | 240 | 254 | 319 | ||||
| 25 Ga | 152 | 170 | 213 | 240 | 254 | 319 | ||||
| 23 Ga | 152 | 170 | 213 | 240 | 254 | 319 | ||||
| 22 Ga | 152 | 170 | 213 | 240 | 254 | 319 | ||||
- Bovenstaande waarden zijn karakteristieke waarden
- Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
- Bovenstaande waarden zijn karakteristieke waarden
- Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
| Materialen | ||
|---|---|---|
| Schroef | RVS 1.4006 (SUS410) - conform EN3506 | |
| Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
| Materiaal A (tI) | Staal kwaliteit S280GD, S320GD en S350GD - conform EN 10346 | |
| Materiaal B (tII) | Staal kwaliteit S235, S280GD, S320GD en S350GD - conform EN 10346 | |
| Boorcapaciteit | ≤ 1,5 mm | |
| Materialen | ||
|---|---|---|
| Schroef | RVS 1.4006 (SUS410) - conform EN3506 | |
| Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
| Materiaal A (tI) | Staal kwaliteit S280GD, S320GD en S350GD - conform EN 10346 | |
| Materiaal B (tII) | Staal kwaliteit S235, S280GD, S320GD en S350GD - conform EN 10346 | |
| Boorcapaciteit | ≤ 17 Ga | |
