Basis

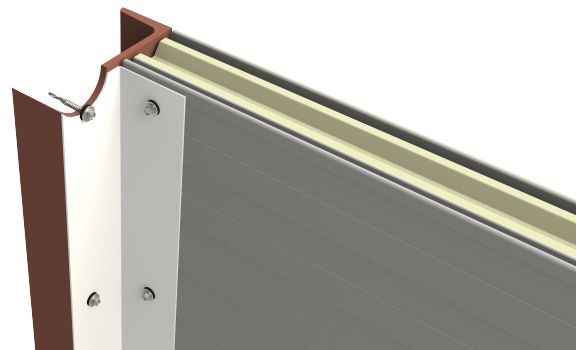

Toepassing
Profielplaten
Bimetaal A2 304
Staal ≥ 12 mm
Staal ≥ 15/31"
Specificaties
- Aansluiting 5/16” (8 mm)
- Ringdiameter standaard 16 mm
- RVS met aangevulcaniseerd EPDM
- Klemdraad
- Draad t.b.v. ondergrond staal ≥ 12 mm
- Boorpunt S15
Specificaties
- Aansluiting 5/16”
- Ringdiameter standaard 5/8"
- RVS met aangevulcaniseerd EPDM
- Klemdraad
- Draad t.b.v. ondergrond staal ≥ 15/32"
- Boorpunt S15
Opties
- Poedercoat in iedere gewenste RAL kleur
- Ringdiameter 19 of 22 mm
Opties
- Poedercoat in iedere gewenste RAL kleur
- Ringdiameter 3/4" of 27/32"
Certificaten
Doorsnede
Bestel informatie
Product | Afmeting (L) | Verpakking | Artikelcode |
---|---|---|---|
Zelfborende schroef PRO S15 5,5 x L | 50 mm | 250 stuks | 2001Q55505016 |
Product | Afmeting (L) | Verpakking | Artikelcode |
---|---|---|---|
Zelfborende schroef PRO S15 #12 x 1 7/8" | 1 7/8" | 250 stuks | 2001Q55505016 |
Aantal schroeven
Buitenplaat dikte | Oplegging | Overspanning | Aan de kust | In het binnenland | ||||||||||
aantal velden | aantal velden | |||||||||||||
1 | ≥ 2 | 1 | ≥ 2 | |||||||||||
Ø16 mm | Ø19 mm | Ø22 mm | Ø16 mm | Ø19 mm | Ø22 mm | Ø16 mm | Ø19 mm | Ø22 mm | Ø16 mm | Ø19 mm | Ø22 mm | |||
0.4 | eind | 2000 | 2 | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
3000 | 3 | 3 | 2 | 2 | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | ||
4000 | 4 | 3 | 3 | 3 | 3 | 2 | 2 | 2 | 2 | 2 | 2 | 1 | ||
tussen | 2000 | - | - | - | 4 | 4 | 4 | - | - | - | 3 | 2 | 2 | |
3000 | - | - | - | 6 | 6 | 5 | - | - | - | 4 | 3 | 3 | ||
4000 | - | - | - | 8 | 8 | 7 | - | - | - | 5 | 4 | 4 | ||
0.5 | eind | 2000 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
3000 | 2 | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
4000 | 3 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | ||
tussen | 2000 | - | - | - | 3 | 3 | 2 | - | - | - | 2 | 2 | 2 | |
3000 | - | - | - | 5 | 4 | 3 | - | - | - | 3 | 2 | 2 | ||
4000 | - | - | - | 6 | 5 | 4 | - | - | - | 3 | 3 | 3 | ||
0.63 | eind | 2000 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
3000 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
4000 | 2 | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
tussen | 2000 | - | - | - | 3 | 2 | 2 | - | - | - | 2 | 1 | 1 | |
3000 | - | - | - | 4 | 3 | 3 | - | - | - | 2 | 2 | 2 | ||
4000 | - | - | - | 5 | 4 | 4 | - | - | - | 3 | 2 | 2 |
Het aantal bevestigers per oplegging in bovenstaande tabel is gebaseerd op standaard situaties (zie eveneens onderstaande uitgangspunten) en dient enkel ter indicatie van het aantal benodigde bevestigingsmiddelen. Indien een projectspecifieke berekening gewenst is, kunt u contact opnemen met Fastener Point.
- Aantal benodigde bevestigingen per oplegging voor een plaat met breedte 1000 mm
- Windbelasting conform NEN-EN1991-1-4 Zone I, gebouwhoogte 9 meter, onbebouwd, gevolgklasse CC1, dakhelling 15°
- Ondergrond staal dikte 12 mm
Mechanische eigenschappen
16 mm
5/8''
19 mm
3/4''
22 mm
27/32''
Materialen | ||
---|---|---|
Schroef | RVS 1.4301 (A2) - conform EN3506 |
|
Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
Materiaal A (tI) | S280GD, S320GD en S350GD conform EN 10346 | |
Materiaal B (tII) | S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346 | |
Boorcapaciteit | Staal ≤ 6 mm |
Materialen | ||
---|---|---|
Schroef | RVS 1.4301 (A2) - conform EN3506 |
|
Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
Materiaal A (tI) | S280GD, S320GD en S350GD conform EN 10346 | |
Materiaal B (tII) | S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346 | |
Boorcapaciteit | Staal ≤ 4 Ga |
ringdiameter
16 mm5/8 "
tN1 [mm] | tII [mm] | |||||||||||||
6 | 7 | 8 | 9 | 10 | 11 | ≥ 12,00 | ||||||||
VR,k [kN] | 0.4 | 1.03 | 1.03 | 1.03 | 1.03 | 1.03 | 1.03 | 1.03 | ||||||
0.5 | 1.68 | 1.68 | 1.68 | 1.68 | 1.68 | 1.68 | 1.68 | |||||||
0.55 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | |||||||
0.63 | 1.83 | 1.83 | 1.83 | 1.83 | 1.83 | 1.83 | 1.83 | |||||||
0.75 | 1.96 | 1.96 | 1.96 | 1.96 | 1.96 | 1.96 | 1.96 | |||||||
0.88 | 1.96 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | |||||||
1 | 1.96 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | |||||||
1.13 | 1.96 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | |||||||
1.25 | 1.96 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | |||||||
NR,k [kN] | 0.4 | 1.35 | 1.35 | 1.35 | 1.35 | 1.35 | 1.35 | 1.35 | ||||||
0.5 | 1.83 | 1.83 | 1.83 | 1.83 | 1.83 | 1.83 | 1.83 | |||||||
0.55 | 2.07 | 2.07 | 2.07 | 2.07 | 2.07 | 2.07 | 2.07 | |||||||
0.63 | 2.46 | 2.46 | 2.46 | 2.46 | 2.46 | 2.46 | 2.46 | |||||||
0.75 | 3.05 | 3.05 | 3.05 | 3.05 | 3.05 | 3.05 | 3.05 | |||||||
0.88 | 3.68 | 3.68 | 3.68 | 3.68 | 3.68 | 3.68 | 3.68 | |||||||
1 | 3.68 | 3.68 | 3.68 | 3.68 | 3.68 | 3.68 | 3.68 | |||||||
1.13 | 3.68 | 3.68 | 3.68 | 3.68 | 3.68 | 3.68 | 3.68 | |||||||
1.25 | 3.68 | 3.68 | 3.68 | 3.68 | 3.68 | 3.68 | 3.68 |
tN1 [Ga] | tII [inch] | |||||||||||||
4 Ga | 1/4" | 5/16" | 11/32" | 3/8" | 13/32" | ≥15/32" | ||||||||
VR,k [kN] | 28 Ga | 231 | 231 | 231 | 231 | 231 | 231 | 231 | ||||||
26 Ga | 377 | 377 | 377 | 377 | 377 | 377 | 377 | |||||||
25 Ga | 391 | 391 | 391 | 391 | 391 | 391 | 391 | |||||||
23 Ga | 411 | 411 | 411 | 411 | 411 | 411 | 411 | |||||||
22 Ga | 440 | 440 | 440 | 440 | 440 | 440 | 440 | |||||||
21 Ga | 440 | 676 | 676 | 676 | 676 | 676 | 676 | |||||||
20 Ga | 440 | 676 | 676 | 676 | 676 | 676 | 676 | |||||||
19 Ga | 440 | 676 | 676 | 676 | 676 | 676 | 676 | |||||||
18 Ga | 440 | 676 | 676 | 676 | 676 | 676 | 676 | |||||||
NR,k [kN] | 28 Ga | 303 | 303 | 303 | 303 | 303 | 303 | 303 | ||||||
26 Ga | 411 | 411 | 411 | 411 | 411 | 411 | 411 | |||||||
25 Ga | 465 | 465 | 465 | 465 | 465 | 465 | 465 | |||||||
23 Ga | 553 | 553 | 553 | 553 | 553 | 553 | 553 | |||||||
22 Ga | 685 | 685 | 685 | 685 | 685 | 685 | 685 | |||||||
21 Ga | 827 | 827 | 827 | 827 | 827 | 827 | 827 | |||||||
20 Ga | 827 | 827 | 827 | 827 | 827 | 827 | 827 | |||||||
19 Ga | 827 | 827 | 827 | 827 | 827 | 827 | 827 | |||||||
18 Ga | 827 | 827 | 827 | 827 | 827 | 827 | 827 |
- Bovenstaande waarden zijn karakteristieke waarden
- Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
- Bovenstaande waarden zijn karakteristieke waarden
- Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Materialen | ||
---|---|---|
Schroef | RVS 1.4301 (A2) - conform EN3506 |
|
Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
Materiaal A (tI) | S280GD, S320GD en S350GD conform EN 10346 | |
Materiaal B (tII) | S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346 | |
Boorcapaciteit | Staal ≤ 6 mm |
Materialen | ||
---|---|---|
Schroef | RVS 1.4301 (A2) - conform EN3506 |
|
Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
Materiaal A (tI) | S280GD, S320GD en S350GD conform EN 10346 | |
Materiaal B (tII) | S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346 | |
Boorcapaciteit | Staal ≤ 4 Ga |
ringdiameter
19 mm3/4 "
tN1 [mm] | tII [mm] | |||||||||||||
6 | 7 | 8 | 9 | 10 | 11 | ≥ 12,00 | ||||||||
VR,k [kN] | 0.4 | 1.03 | 1.03 | 1.03 | 1.03 | 1.03 | 1.03 | 1.03 | ||||||
0.5 | 1.68 | 1.68 | 1.68 | 1.68 | 1.68 | 1.68 | 1.68 | |||||||
0.55 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | |||||||
0.63 | 1.83 | 1.83 | 1.83 | 1.83 | 1.83 | 1.83 | 1.83 | |||||||
0.75 | 1.96 | 1.96 | 1.96 | 1.96 | 1.96 | 1.96 | 1.96 | |||||||
0.88 | 1.96 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | |||||||
1 | 1.96 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | |||||||
1.13 | 1.96 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | |||||||
1.25 | 1.96 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | |||||||
NR,k [kN] | 0.4 | 1.44 | 1.44 | 1.44 | 1.44 | 1.44 | 1.44 | 1.44 | ||||||
0.5 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | 2.15 | |||||||
0.55 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | |||||||
0.63 | 2.78 | 2.78 | 2.78 | 2.78 | 2.78 | 2.78 | 2.78 | |||||||
0.75 | 3.37 | 3.37 | 3.37 | 3.37 | 3.37 | 3.37 | 3.37 | |||||||
0.88 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | |||||||
1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | |||||||
1.13 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | |||||||
1.25 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 | 4.1 |
tN1 [Ga] | tII [inch] | |||||||||||||
4 Ga | 1/4" | 5/16" | 11/32" | 3/8" | 13/32" | ≥15/32" | ||||||||
VR,k [kN] | 28 Ga | 231 | 231 | 231 | 231 | 231 | 231 | 231 | ||||||
26 Ga | 377 | 377 | 377 | 377 | 377 | 377 | 377 | |||||||
25 Ga | 391 | 391 | 391 | 391 | 391 | 391 | 391 | |||||||
23 Ga | 411 | 411 | 411 | 411 | 411 | 411 | 411 | |||||||
22 Ga | 440 | 440 | 440 | 440 | 440 | 440 | 440 | |||||||
21 Ga | 440 | 676 | 676 | 676 | 676 | 676 | 676 | |||||||
20 Ga | 440 | 676 | 676 | 676 | 676 | 676 | 676 | |||||||
19 Ga | 440 | 676 | 676 | 676 | 676 | 676 | 676 | |||||||
18 Ga | 440 | 676 | 676 | 676 | 676 | 676 | 676 | |||||||
NR,k [kN] | 28 Ga | 323 | 323 | 323 | 323 | 323 | 323 | 323 | ||||||
26 Ga | 483 | 483 | 483 | 483 | 483 | 483 | 483 | |||||||
25 Ga | 539 | 539 | 539 | 539 | 539 | 539 | 539 | |||||||
23 Ga | 624 | 624 | 624 | 624 | 624 | 624 | 624 | |||||||
22 Ga | 757 | 757 | 757 | 757 | 757 | 757 | 757 | |||||||
21 Ga | 921 | 921 | 921 | 921 | 921 | 921 | 921 | |||||||
20 Ga | 921 | 921 | 921 | 921 | 921 | 921 | 921 | |||||||
19 Ga | 921 | 921 | 921 | 921 | 921 | 921 | 921 | |||||||
18 Ga | 921 | 921 | 921 | 921 | 921 | 921 | 921 |
- Bovenstaande waarden zijn karakteristieke waarden
- Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
- Bovenstaande waarden zijn karakteristieke waarden
- Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Materialen | ||
---|---|---|
Schroef | RVS 1.4301 (A2) - conform EN3506 |
|
Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
Materiaal A (tI) | S280GD, S320GD en S350GD conform EN 10346 | |
Materiaal B (tII) | S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346 | |
Boorcapaciteit | Staal ≤ 6 mm |
Materialen | ||
---|---|---|
Schroef | RVS 1.4301 (A2) - conform EN3506 |
|
Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
Materiaal A (tI) | S280GD, S320GD en S350GD conform EN 10346 | |
Materiaal B (tII) | S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346 | |
Boorcapaciteit | Staal ≤ 4 Ga |
ringdiameter
22 mm27/32 "
tN1 [mm] | tII [mm] | |||||||||||||
6 | 7 | 8 | 9 | 10 | 11 | ≥ 12,00 | ||||||||
VR,k [kN] | 0.4 | 1.03 | 1.03 | 1.03 | 1.03 | 1.03 | 1.03 | 1.03 | ||||||
0.5 | 1.68 | 1.68 | 1.68 | 1.68 | 1.68 | 1.68 | 1.68 | |||||||
0.55 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | 1.74 | |||||||
0.63 | 1.83 | 1.83 | 1.83 | 1.83 | 1.83 | 1.83 | 1.83 | |||||||
0.75 | 1.96 | 1.96 | 1.96 | 1.96 | 1.96 | 1.96 | 1.96 | |||||||
0.88 | 1.96 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | |||||||
1 | 1.96 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | |||||||
1.13 | 1.96 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | |||||||
1.25 | 1.96 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | 3.01 | |||||||
NR,k [kN] | 0.4 | 1.66 | 1.66 | 1.66 | 1.66 | 1.66 | 1.66 | 1.66 | ||||||
0.5 | 2.67 | 2.67 | 2.67 | 2.67 | 2.67 | 2.67 | 2.67 | |||||||
0.55 | 2.86 | 2.86 | 2.86 | 2.86 | 2.86 | 2.86 | 2.86 | |||||||
0.63 | 3.16 | 3.16 | 3.16 | 3.16 | 3.16 | 3.16 | 3.16 | |||||||
0.75 | 3.61 | 3.61 | 3.61 | 3.61 | 3.61 | 3.61 | 3.61 | |||||||
0.88 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | |||||||
1 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | |||||||
1.13 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | |||||||
1.25 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 | 4.38 |
tN1 [Ga] | tII [inch] | |||||||||||||
4 Ga | 1/4" | 5/16" | 11/32" | 3/8" | 13/32" | ≥15/32" | ||||||||
VR,k [kN] | 28 Ga | 231 | 231 | 231 | 231 | 231 | 231 | 231 | ||||||
26 Ga | 377 | 377 | 377 | 377 | 377 | 377 | 377 | |||||||
25 Ga | 391 | 391 | 391 | 391 | 391 | 391 | 391 | |||||||
23 Ga | 411 | 411 | 411 | 411 | 411 | 411 | 411 | |||||||
22 Ga | 440 | 440 | 440 | 440 | 440 | 440 | 440 | |||||||
21 Ga | 440 | 676 | 676 | 676 | 676 | 676 | 676 | |||||||
20 Ga | 440 | 676 | 676 | 676 | 676 | 676 | 676 | |||||||
19 Ga | 440 | 676 | 676 | 676 | 676 | 676 | 676 | |||||||
18 Ga | 440 | 676 | 676 | 676 | 676 | 676 | 676 | |||||||
NR,k [kN] | 28 Ga | 373 | 373 | 373 | 373 | 373 | 373 | 373 | ||||||
26 Ga | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |||||||
25 Ga | 642 | 642 | 642 | 642 | 642 | 642 | 642 | |||||||
23 Ga | 710 | 710 | 710 | 710 | 710 | 710 | 710 | |||||||
22 Ga | 811 | 811 | 811 | 811 | 811 | 811 | 811 | |||||||
21 Ga | 984 | 984 | 984 | 984 | 984 | 984 | 984 | |||||||
20 Ga | 984 | 984 | 984 | 984 | 984 | 984 | 984 | |||||||
19 Ga | 984 | 984 | 984 | 984 | 984 | 984 | 984 | |||||||
18 Ga | 984 | 984 | 984 | 984 | 984 | 984 | 984 |
- Bovenstaande waarden zijn karakteristieke waarden
- Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
- Bovenstaande waarden zijn karakteristieke waarden
- Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Materialen | ||
---|---|---|
Schroef | RVS 1.4301 (A2) - conform EN3506 |
|
Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
Materiaal A (tI) | S280GD, S320GD en S350GD conform EN 10346 | |
Materiaal B (tII) | S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346 | |
Boorcapaciteit | Staal ≤ 6 mm |
Materialen | ||
---|---|---|
Schroef | RVS 1.4301 (A2) - conform EN3506 |
|
Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
Materiaal A (tI) | S280GD, S320GD en S350GD conform EN 10346 | |
Materiaal B (tII) | S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346 | |
Boorcapaciteit | Staal ≤ 4 Ga |
mm "
