Zelfborende schroef BP5

Zelfborende schroef BP5

STAAL 5 TOT 12 MM - GEEL VERZINKT Artikelnummer: 2004055503516GV
  • Ringdiameter:
    16 mm5/8 "
    • 16 mm5/8 "
    • 19 mm3/4 "
    • 22 mm27/32 "
  • Coating(RAL):

Basis

Toepassing

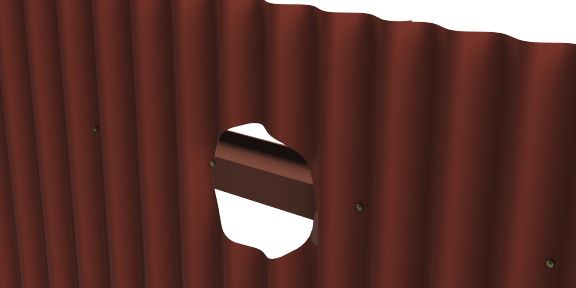

Profielplaten Geel verzinkt Staal 5 tot 12 mm Staal 6 Ga tot 15/32"

Specificaties

  1. Aansluiting 5/16” (8 mm)
  2. Ringdiameter standaard 16 mm
  3. Verzinkt met aangevulcaniseerd EPDM
  4. Draad t.b.v. ondergrond staal 5 tot 12 mm
  5. Boorpunt 5 (gehard staal)

Specificaties

  1. Aansluiting 5/16”
  2. Ringdiameter standaard 5/8”
  3. Verzinkt met aangevulcaniseerd EPDM
  4. Draad t.b.v. ondergrond staal 6 Ga to 15/32”
  5. Boorpunt 5 (gehard staal)

Opties

  1. Poedercoat in iedere gewenste RAL kleur
  2. Ringdiameter 19 of 22 mm

Opties

  1. Poedercoat in iedere gewenste RAL kleur
  2. Ringdiameter 3/4” of 27/32”

Certificaten

Doorsnede

Bestel informatie

ProductAfmeting (L)VerpakkingArtikelcode
Zelfborende schroef 5,5 x 35 - BP535 mm250 st/doos2004055503516GV
ProductAfmeting (L)VerpakkingArtikelcode
Zelfborende schroef #12 x 1 3/8” - BP51 3/8”250 st/doos2004055503516GV

Aantal schroeven

Buitenplaat dikte Oplegging Overspanning Aan de kust In het binnenland
aantal velden aantal velden
1 ≥ 2 1 ≥ 2
Ø16 mm Ø19 mm Ø22 mm Ø16 mm Ø19 mm Ø22 mm Ø16 mm Ø19 mm Ø22 mm Ø16 mm Ø19 mm Ø22 mm
0.4 eind 2000 2 2 2 2 2 1 1 1 1 1 1 1
3000 3 3 2 2 2 2 2 2 1 1 1 1
4000 4 3 3 3 3 2 2 2 2 2 2 1
tussen 2000 - - - 4 4 4 - - - 3 2 2
3000 - - - 6 6 5 - - - 4 3 3
4000 - - - 8 8 7 - - - 5 4 4
0.5 eind 2000 2 1 1 1 1 1 1 1 1 1 1 1
3000 2 2 2 2 2 1 1 1 1 1 1 1
4000 3 2 2 2 2 2 2 2 1 1 1 1
tussen 2000 - - - 3 3 2 - - - 2 2 2
3000 - - - 5 4 3 - - - 3 2 2
4000 - - - 6 5 4 - - - 3 3 3
0.63 eind 2000 1 1 1 1 1 1 1 1 1 1 1 1
3000 2 2 1 1 1 1 1 1 1 1 1 1
4000 2 2 2 2 2 1 1 1 1 1 1 1
tussen 2000 - - - 3 2 2 - - - 2 1 1
3000 - - - 4 3 3 - - - 2 2 2
4000 - - - 5 4 4 - - - 3 2 2

Het aantal bevestigers per oplegging in bovenstaande tabel is gebaseerd op standaard situaties (zie eveneens onderstaande uitgangspunten) en dient enkel ter indicatie van het aantal benodigde bevestigingsmiddelen. Indien een projectspecifieke berekening gewenst is, kunt u contact opnemen met Fastener Point.

  • Aantal benodigde bevestigingen per oplegging voor een plaat met breedte 1000 mm
  • Windbelasting conform NEN-EN1991-1-4 Zone I, gebouwhoogte 9 meter, onbebouwd, gevolgklasse CC1, dakhelling 15°
  • Ondergrond staaldikte 6 mm

Mechanische eigenschappen

16 mm
5/8''
19 mm
3/4''
22 mm
27/32''
Materialen
Schroef Geel Verzinkt staal
AfdichtringGeel Verzinkt staal
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
BoorcapaciteitStaal ≤ 12 mm
Materialen
Schroef Geel Verzinkt staal
AfdichtringGeel Verzinkt staal
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
BoorcapaciteitStaal ≤ 15/32”
ringdiameter 16 mm5/8 "
tN1 [mm] tII [mm]
0.75 0.88 1 1.13 1.25 1.5 2 3 4 ≥ 6,00
VR,k [kN] 0.4 1.13 1.13 1.13 1.13 1.13 1.13 1.13 1.13 1.13 1.13
0.5 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6
0.55 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7
0.63 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86
0.75 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1
0.88 2.1 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12
1 2.1 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12
1.13 2.1 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12
1.25 2.1 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12
NR,k [kN] 0.4 0.45 0.67 0.88 1.1 1.31 1.35 1.35 1.35 1.35 1.35
0.5 0.45 0.67 0.88 1.1 1.31 1.74 1.83 1.83 1.83 1.83
0.55 0.45 0.67 0.88 1.1 1.31 1.74 2.07 2.07 2.07 2.07
0.63 0.45 0.67 0.88 1.1 1.31 1.74 2.46 2.46 2.46 2.46
0.75 0.45 0.67 0.88 1.1 1.31 1.74 2.6 3.05 3.05 3.05
0.88 0.45 0.67 0.88 1.1 1.31 1.74 2.6 3.68 3.68 3.68
1 0.45 0.67 0.88 1.1 1.31 1.74 2.6 3.68 3.68 3.68
1.13 0.45 0.67 0.88 1.1 1.31 1.74 2.6 3.68 3.68 3.68
1.25 0.45 0.67 0.88 1.1 1.31 1.74 2.6 3.68 3.68 3.68
tN1 [Ga] tII [inch]
22 Ga 21 Ga 20 Ga 19 Ga 18 Ga 17 Ga 14 Ga 11 Ga 9 Ga ≥4 Ga
VR,k [kN] 28 Ga 254 254 254 254 254 254 254 254 254 254
26 Ga 359 359 359 359 359 359 359 359 359 359
25 Ga 382 382 382 382 382 382 382 382 382 382
23 Ga 418 418 418 418 418 418 418 418 418 418
22 Ga 472 472 472 472 472 472 472 472 472 472
21 Ga 472 701 701 701 701 701 701 701 701 701
20 Ga 472 701 701 701 701 701 701 701 701 701
19 Ga 472 701 701 701 701 701 701 701 701 701
18 Ga 472 701 701 701 701 701 701 701 701 701
NR,k [kN] 28 Ga 101 150 197 247 294 303 303 303 303 303
26 Ga 101 150 197 247 294 391 411 411 411 411
25 Ga 101 150 197 247 294 391 465 465 465 465
23 Ga 101 150 197 247 294 391 553 553 553 553
22 Ga 101 150 197 247 294 391 584 685 685 685
21 Ga 101 150 197 247 294 391 584 827 827 827
20 Ga 101 150 197 247 294 391 584 827 827 827
19 Ga 101 150 197 247 294 391 584 827 827 827
18 Ga 101 150 197 247 294 391 584 827 827 827
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Materialen
Schroef Geel Verzinkt staal
AfdichtringGeel Verzinkt staal
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
BoorcapaciteitStaal ≤ 12 mm
Materialen
Schroef Geel Verzinkt staal
AfdichtringGeel Verzinkt staal
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
BoorcapaciteitStaal ≤ 15/32”
ringdiameter 19 mm3/4 "
tN1 [mm] tII [mm]
0.75 0.88 1 1.13 1.25 1.5 2 3 4 ≥ 6,00
VR,k [kN] 0.4 1.13 1.13 1.13 1.13 1.13 1.13 1.13 1.13 1.13 1.13
0.5 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6
0.55 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7
0.63 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86
0.75 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1
0.88 2.1 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12
1 2.1 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12
1.13 2.1 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12
1.25 2.1 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12
NR,k [kN] 0.4 0.45 0.67 0.88 1.1 1.31 1.44 1.44 1.44 1.44 1.44
0.5 0.45 0.67 0.88 1.1 1.31 1.74 2.15 2.15 2.15 2.15
0.55 0.45 0.67 0.88 1.1 1.31 1.74 2.4 2.4 2.4 2.4
0.63 0.45 0.67 0.88 1.1 1.31 1.74 2.6 2.78 2.78 2.78
0.75 0.45 0.67 0.88 1.1 1.31 1.74 2.6 3.37 3.37 3.37
0.88 0.45 0.67 0.88 1.1 1.31 1.74 2.6 4.1 4.1 4.1
1 0.45 0.67 0.88 1.1 1.31 1.74 2.6 4.1 4.1 4.1
1.13 0.45 0.67 0.88 1.1 1.31 1.74 2.6 4.1 4.1 4.1
1.25 0.45 0.67 0.88 1.1 1.31 1.74 2.6 4.1 4.1 4.1
tN1 [Ga] tII [inch]
22 Ga 21 Ga 20 Ga 19 Ga 18 Ga 17 Ga 14 Ga 11 Ga 9 Ga ≥4 Ga
VR,k [kN] 28 Ga 254 254 254 254 254 254 254 254 254 254
26 Ga 359 359 359 359 359 359 359 359 359 359
25 Ga 382 382 382 382 382 382 382 382 382 382
23 Ga 418 418 418 418 418 418 418 418 418 418
22 Ga 472 472 472 472 472 472 472 472 472 472
21 Ga 472 701 701 701 701 701 701 701 701 701
20 Ga 472 701 701 701 701 701 701 701 701 701
19 Ga 472 701 701 701 701 701 701 701 701 701
18 Ga 472 701 701 701 701 701 701 701 701 701
NR,k [kN] 28 Ga 101 150 197 247 294 323 323 323 323 323
26 Ga 101 150 197 247 294 391 483 483 483 483
25 Ga 101 150 197 247 294 391 539 539 539 539
23 Ga 101 150 197 247 294 391 584 624 624 624
22 Ga 101 150 197 247 294 391 584 757 757 757
21 Ga 101 150 197 247 294 391 584 921 921 921
20 Ga 101 150 197 247 294 391 584 921 921 921
19 Ga 101 150 197 247 294 391 584 921 921 921
18 Ga 101 150 197 247 294 391 584 921 921 921
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Materialen
Schroef Geel Verzinkt staal
AfdichtringGeel Verzinkt staal
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
BoorcapaciteitStaal ≤ 12 mm
Materialen
Schroef Geel Verzinkt staal
AfdichtringGeel Verzinkt staal
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
BoorcapaciteitStaal ≤ 15/32”
ringdiameter 22 mm27/32 "
tN1 [mm] tII [mm]
0.75 0.88 1 1.13 1.25 1.5 2 3 4 ≥ 6,00
VR,k [kN] 0.4 1.13 1.13 1.13 1.13 1.13 1.13 1.13 1.13 1.13 1.13
0.5 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6
0.55 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7
0.63 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86
0.75 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1
0.88 2.1 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12
1 2.1 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12
1.13 2.1 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12
1.25 2.1 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12 3.12
NR,k [kN] 0.4 0.45 0.67 0.88 1.1 1.31 1.66 1.66 1.66 1.66 1.66
0.5 0.45 0.67 0.88 1.1 1.31 1.74 2.6 2.67 2.67 2.67
0.55 0.45 0.67 0.88 1.1 1.31 1.74 2.6 2.86 2.86 2.86
0.63 0.45 0.67 0.88 1.1 1.31 1.74 2.6 3.16 3.16 3.16
0.75 0.45 0.67 0.88 1.1 1.31 1.74 2.6 3.61 3.61 3.61
0.88 0.45 0.67 0.88 1.1 1.31 1.74 2.6 4.38 4.38 4.38
1 0.45 0.67 0.88 1.1 1.31 1.74 2.6 4.38 4.38 4.38
1.13 0.45 0.67 0.88 1.1 1.31 1.74 2.6 4.38 4.38 4.38
1.25 0.45 0.67 0.88 1.1 1.31 1.74 2.6 4.38 4.38 4.38
tN1 [Ga] tII [inch]
22 Ga 21 Ga 20 Ga 19 Ga 18 Ga 17 Ga 14 Ga 11 Ga 9 Ga ≥4 Ga
VR,k [kN] 28 Ga 254 254 254 254 254 254 254 254 254 254
26 Ga 359 359 359 359 359 359 359 359 359 359
25 Ga 382 382 382 382 382 382 382 382 382 382
23 Ga 418 418 418 418 418 418 418 418 418 418
22 Ga 472 472 472 472 472 472 472 472 472 472
21 Ga 472 701 701 701 701 701 701 701 701 701
20 Ga 472 701 701 701 701 701 701 701 701 701
19 Ga 472 701 701 701 701 701 701 701 701 701
18 Ga 472 701 701 701 701 701 701 701 701 701
NR,k [kN] 28 Ga 101 150 197 247 294 373 373 373 373 373
26 Ga 101 150 197 247 294 391 584 600 600 600
25 Ga 101 150 197 247 294 391 584 642 642 642
23 Ga 101 150 197 247 294 391 584 710 710 710
22 Ga 101 150 197 247 294 391 584 811 811 811
21 Ga 101 150 197 247 294 391 584 984 984 984
20 Ga 101 150 197 247 294 391 584 984 984 984
19 Ga 101 150 197 247 294 391 584 984 984 984
18 Ga 101 150 197 247 294 391 584 984 984 984
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Materialen
Schroef Geel Verzinkt staal
AfdichtringGeel Verzinkt staal
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
BoorcapaciteitStaal ≤ 12 mm
Materialen
Schroef Geel Verzinkt staal
AfdichtringGeel Verzinkt staal
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
BoorcapaciteitStaal ≤ 15/32”
