Zelfborende schroef BP5

STAAL 5 TOT 10 MM - VERZINKT Artikelnummer: 2004055504016

Ringdiameter:
16 mm5/8 "
- 16 mm5/8 "
- 19 mm3/4 "
- 22 mm27/32 "
Coating(RAL):

Basis

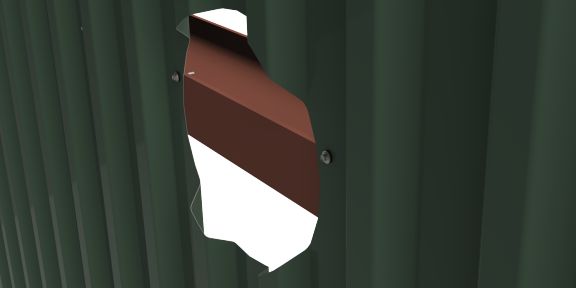

Toepassing

Profielplaten Verzinkt Staal 5 tot 10 mm Staal 6 Ga tot 3/8"

Specificaties

Aansluiting 5/16” (8 mm)
Ringdiameter standaard 16 mm
Verzinkt met aangevulcaniseerd EPDM
Draad t.b.v. ondergrond staal 5 tot 10 mm
Boorpunt 5

Specificaties

Aansluiting 5/16”
Ringdiameter standaard 5/8”
Verzinkt met aangevulcaniseerd EPDM
Draad t.b.v. ondergrond staal 6 Ga to 3/8”
Boorpunt 5

Opties

Poedercoat in iedere gewenste RAL kleur
Ringdiameter 19 of 22 mm

Opties

Poedercoat in iedere gewenste RAL kleur
Ringdiameter 3/4” of 27/32”

Certificaten

Doorsnede

2D 2D 2D

Bestel informatie

Product	Afmeting (L)	Verpakking	Artikelcode
Zelfborende schroef 5,5 x 40 - BP5	40 mm	250 st/doos	2004055504016

Product	Afmeting (L)	Verpakking	Artikelcode
Zelfborende schroef #12 x 1 1/2” - BP5	1 1/2”	250 st/doos	2004055504016

Aantal schroeven

Buitenplaat dikte	Oplegging	Overspanning	Aan de kust						In het binnenland
			aantal velden						aantal velden
			1			≥ 2			1			≥ 2
			Ø16 mm	Ø19 mm	Ø22 mm	Ø16 mm	Ø19 mm	Ø22 mm	Ø16 mm	Ø19 mm	Ø22 mm	Ø16 mm	Ø19 mm	Ø22 mm
0.4	eind	2000	2	2	2	2	2	1	1	1	1	1	1	1
		3000	3	3	2	2	2	2	2	2	1	1	1	1
		4000	4	3	3	3	3	2	2	2	2	2	2	1
	tussen	2000	-	-	-	4	4	4	-	-	-	3	2	2
		3000	-	-	-	6	6	5	-	-	-	4	3	3
		4000	-	-	-	8	8	7	-	-	-	5	4	4
0.5	eind	2000	2	1	1	1	1	1	1	1	1	1	1	1
		3000	2	2	2	2	2	1	1	1	1	1	1	1
		4000	3	2	2	2	2	2	2	2	1	1	1	1
	tussen	2000	-	-	-	3	3	2	-	-	-	2	2	2
		3000	-	-	-	5	4	3	-	-	-	3	2	2
		4000	-	-	-	6	5	4	-	-	-	3	3	3
0.63	eind	2000	1	1	1	1	1	1	1	1	1	1	1	1
		3000	2	2	1	1	1	1	1	1	1	1	1	1
		4000	2	2	2	2	2	1	1	1	1	1	1	1
	tussen	2000	-	-	-	3	2	2	-	-	-	2	1	1
		3000	-	-	-	4	3	3	-	-	-	2	2	2
		4000	-	-	-	5	4	4	-	-	-	3	2	2

Het aantal bevestigers per oplegging in bovenstaande tabel is gebaseerd op standaard situaties (zie eveneens onderstaande uitgangspunten) en dient enkel ter indicatie van het aantal benodigde bevestigingsmiddelen. Indien een projectspecifieke berekening gewenst is, kunt u contact opnemen met Fastener Point.

Aantal benodigde bevestigingen per oplegging voor een plaat met breedte 1000 mm
Windbelasting conform NEN-EN1991-1-4 Zone I, gebouwhoogte 9 meter, onbebouwd, gevolgklasse CC1, dakhelling 15°
Ondergrond staaldikte 6 mm

Mechanische eigenschappen

16 mm

5/8''

19 mm

3/4''

22 mm

27/32''

R16

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
Boorcapaciteit	Staal ≤ 10 mm

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
Boorcapaciteit	Staal ≤ 3/8”

ringdiameter 16 mm5/8 "

	tN1 [mm]	tII [mm]
		0.75	0.88	1	1.13	1.25	1.5	2	3	4	≥ 6,00
VR,k [kN]	0.4	1.03	1.03	1.03	1.03	1.03	1.03	1.03	1.03	1.03	1.03
	0.5	1.68	1.68	1.68	1.68	1.68	1.68	1.68	1.68	1.68	1.68
	0.55	1.74	1.74	1.74	1.74	1.74	1.74	1.74	1.74	1.74	1.74
	0.63	1.83	1.83	1.83	1.83	1.83	1.83	1.83	1.83	1.83	1.83
	0.75	1.96	1.96	1.96	1.96	1.96	1.96	1.96	1.96	1.96	1.96
	0.88	1.96	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01
	1	1.96	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01
	1.13	1.96	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01
	1.25	1.96	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01
NR,k [kN]	0.4	0.59	0.79	0.97	1.17	1.35	1.35	1.35	1.35	1.35	1.35
	0.5	0.59	0.79	0.97	1.17	1.35	1.73	1.83	1.83	1.83	1.83
	0.55	0.59	0.79	0.97	1.17	1.35	1.73	2.07	2.07	2.07	2.07
	0.63	0.59	0.79	0.97	1.17	1.35	1.73	2.46	2.46	2.46	2.46
	0.75	0.59	0.79	0.97	1.17	1.35	1.73	2.48	3.05	3.05	3.05
	0.88	0.59	0.79	0.97	1.17	1.35	1.73	2.48	3.68	3.68	3.68
	1	0.59	0.79	0.97	1.17	1.35	1.73	2.48	3.68	3.68	3.68
	1.13	0.59	0.79	0.97	1.17	1.35	1.73	2.48	3.68	3.68	3.68
	1.25	0.59	0.79	0.97	1.17	1.35	1.73	2.48	3.68	3.68	3.68

	tN1 [Ga]	tII [inch]
		22 Ga	21 Ga	20 Ga	19 Ga	18 Ga	17 Ga	14 Ga	11 Ga	9 Ga	≥4 Ga
VR,k [kN]	28 Ga	231	231	231	231	231	231	231	231	231	231
	26 Ga	377	377	377	377	377	377	377	377	377	377
	25 Ga	391	391	391	391	391	391	391	391	391	391
	23 Ga	411	411	411	411	411	411	411	411	411	411
	22 Ga	440	440	440	440	440	440	440	440	440	440
	21 Ga	440	676	676	676	676	676	676	676	676	676
	20 Ga	440	676	676	676	676	676	676	676	676	676
	19 Ga	440	676	676	676	676	676	676	676	676	676
	18 Ga	440	676	676	676	676	676	676	676	676	676
NR,k [kN]	28 Ga	132	177	218	263	303	303	303	303	303	303
	26 Ga	132	177	218	263	303	388	411	411	411	411
	25 Ga	132	177	218	263	303	388	465	465	465	465
	23 Ga	132	177	218	263	303	388	553	553	553	553
	22 Ga	132	177	218	263	303	388	557	685	685	685
	21 Ga	132	177	218	263	303	388	557	827	827	827
	20 Ga	132	177	218	263	303	388	557	827	827	827
	19 Ga	132	177	218	263	303	388	557	827	827	827
	18 Ga	132	177	218	263	303	388	557	827	827	827

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

R19

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
Boorcapaciteit	Staal ≤ 10 mm

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
Boorcapaciteit	Staal ≤ 3/8”

ringdiameter 19 mm3/4 "

	tN1 [mm]	tII [mm]
		0.75	0.88	1	1.13	1.25	1.5	2	3	4	≥ 6,00
VR,k [kN]	0.4	1.03	1.03	1.03	1.03	1.03	1.03	1.03	1.03	1.03	1.03
	0.5	1.68	1.68	1.68	1.68	1.68	1.68	1.68	1.68	1.68	1.68
	0.55	1.74	1.74	1.74	1.74	1.74	1.74	1.74	1.74	1.74	1.74
	0.63	1.83	1.83	1.83	1.83	1.83	1.83	1.83	1.83	1.83	1.83
	0.75	1.96	1.96	1.96	1.96	1.96	1.96	1.96	1.96	1.96	1.96
	0.88	1.96	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01
	1	1.96	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01
	1.13	1.96	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01
	1.25	1.96	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01
NR,k [kN]	0.4	0.59	0.79	0.97	1.17	1.35	1.44	1.44	1.44	1.44	1.44
	0.5	0.59	0.79	0.97	1.17	1.35	1.73	2.15	2.15	2.15	2.15
	0.55	0.59	0.79	0.97	1.17	1.35	1.73	2.4	2.4	2.4	2.4
	0.63	0.59	0.79	0.97	1.17	1.35	1.73	2.48	2.78	2.78	2.78
	0.75	0.59	0.79	0.97	1.17	1.35	1.73	2.48	3.37	3.37	3.37
	0.88	0.59	0.79	0.97	1.17	1.35	1.73	2.48	4.1	4.1	4.1
	1	0.59	0.79	0.97	1.17	1.35	1.73	2.48	4.1	4.1	4.1
	1.13	0.59	0.79	0.97	1.17	1.35	1.73	2.48	4.1	4.1	4.1
	1.25	0.59	0.79	0.97	1.17	1.35	1.73	2.48	4.1	4.1	4.1

	tN1 [Ga]	tII [inch]
		22 Ga	21 Ga	20 Ga	19 Ga	18 Ga	17 Ga	14 Ga	11 Ga	9 Ga	≥4 Ga
VR,k [kN]	28 Ga	231	231	231	231	231	231	231	231	231	231
	26 Ga	377	377	377	377	377	377	377	377	377	377
	25 Ga	391	391	391	391	391	391	391	391	391	391
	23 Ga	411	411	411	411	411	411	411	411	411	411
	22 Ga	440	440	440	440	440	440	440	440	440	440
	21 Ga	440	676	676	676	676	676	676	676	676	676
	20 Ga	440	676	676	676	676	676	676	676	676	676
	19 Ga	440	676	676	676	676	676	676	676	676	676
	18 Ga	440	676	676	676	676	676	676	676	676	676
NR,k [kN]	28 Ga	132	177	218	263	303	323	323	323	323	323
	26 Ga	132	177	218	263	303	388	483	483	483	483
	25 Ga	132	177	218	263	303	388	539	539	539	539
	23 Ga	132	177	218	263	303	388	557	624	624	624
	22 Ga	132	177	218	263	303	388	557	757	757	757
	21 Ga	132	177	218	263	303	388	557	921	921	921
	20 Ga	132	177	218	263	303	388	557	921	921	921
	19 Ga	132	177	218	263	303	388	557	921	921	921
	18 Ga	132	177	218	263	303	388	557	921	921	921

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

R22

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
Boorcapaciteit	Staal ≤ 10 mm

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
Boorcapaciteit	Staal ≤ 3/8”

ringdiameter 22 mm27/32 "

	tN1 [mm]	tII [mm]
		0.75	0.88	1	1.13	1.25	1.5	2	3	4	≥ 6,00
VR,k [kN]	0.4	1.03	1.03	1.03	1.03	1.03	1.03	1.03	1.03	1.03	1.03
	0.5	1.68	1.68	1.68	1.68	1.68	1.68	1.68	1.68	1.68	1.68
	0.55	1.74	1.74	1.74	1.74	1.74	1.74	1.74	1.74	1.74	1.74
	0.63	1.83	1.83	1.83	1.83	1.83	1.83	1.83	1.83	1.83	1.83
	0.75	1.96	1.96	1.96	1.96	1.96	1.96	1.96	1.96	1.96	1.96
	0.88	1.96	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01
	1	1.96	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01
	1.13	1.96	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01
	1.25	1.96	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01	3.01
NR,k [kN]	0.4	0.59	0.79	0.97	1.17	1.35	1.66	1.66	1.66	1.66	1.66
	0.5	0.59	0.79	0.97	1.17	1.35	1.73	2.48	2.67	2.67	2.67
	0.55	0.59	0.79	0.97	1.17	1.35	1.73	2.48	2.86	2.86	2.86
	0.63	0.59	0.79	0.97	1.17	1.35	1.73	2.48	3.16	3.16	3.16
	0.75	0.59	0.79	0.97	1.17	1.35	1.73	2.48	3.61	3.61	3.61
	0.88	0.59	0.79	0.97	1.17	1.35	1.73	2.48	4.38	4.38	4.38
	1	0.59	0.79	0.97	1.17	1.35	1.73	2.48	4.38	4.38	4.38
	1.13	0.59	0.79	0.97	1.17	1.35	1.73	2.48	4.38	4.38	4.38
	1.25	0.59	0.79	0.97	1.17	1.35	1.73	2.48	4.38	4.38	4.38

		tN1 [Ga]	tII [inch]
			22 Ga	21 Ga	20 Ga	19 Ga	18 Ga	17 Ga	14 Ga	11 Ga	9 Ga	≥4 Ga
VR,k [kN]	28 Ga	231	231	231	231	231	231	231	231	231	231
	26 Ga	377	377	377	377	377	377	377	377	377	377
	25 Ga	391	391	391	391	391	391	391	391	391	391
	23 Ga	411	411	411	411	411	411	411	411	411	411
	22 Ga	440	440	440	440	440	440	440	440	440	440
	21 Ga	440	676	676	676	676	676	676	676	676	676
	20 Ga	440	676	676	676	676	676	676	676	676	676
	NR,k [kN]	19 Ga	440	676	676	676	676	676	676	676	676	676
		18 Ga	440	676	676	676	676	676	676	676	676	676
		28 Ga	132	177	218	263	303	373	373	373	373	373
		26 Ga	132	177	218	263	303	388	557	600	600	600
		25 Ga	132	177	218	263	303	388	557	642	642	642
		23 Ga	132	177	218	263	303	388	557	710	710	710
		22 Ga	132	177	218	263	303	388	557	811	811	811
		u [mm]	21 Ga	132	177	218	263	303	388	557	984	984	984
			20 Ga	132	177	218	263	303	388	557	984	984	984
			19 Ga	132	177	218	263	303	388	557	984	984	984
			18 Ga	132	177	218	263	303	388	557	984	984	984

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
Boorcapaciteit	Staal ≤ 10 mm

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346
Boorcapaciteit	Staal ≤ 3/8”

mm "
