Zelfborende schroef BP3

ALUMINIUM 1 TOT 6 MM - RVS SUS410 Artikelnummer: 2003035503016

Ringdiameter:
16 mm5/8 "
- 16 mm5/8 "
- 19 mm3/4 "
- 22 mm27/32 "
Coating(RAL):

Basis

Overzicht

Toepassing

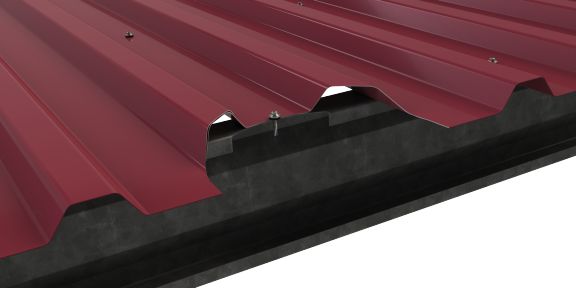

Profielplaten RVS SUS410 Aluminium 1 tot 6 mm Aluminium 20 Ga tot 4 Ga

Specificaties

Aansluiting 5/16” (8 mm)
Ringdiameter standaard 16 mm
RVS met aangevulcaniseerd EPDM
Draad t.b.v. ondergrond aluminium 1 tot 6 mm
Boorpunt 3

Specificaties

Aansluiting 5/16”
Ringdiameter standaard 5/8”
RVS met aangevulcaniseerd EPDM
Draad t.b.v. ondergrond aluminium 20 Ga to 4 Ga
Boorpunt 3

Opties

Poedercoat in iedere gewenste RAL kleur
Ringdiameter 19 of 22 mm

Opties

Poedercoat in iedere gewenste RAL kleur
Ringdiameter 3/4” of 27/32”

Certificaten

Doorsnede

2D 2D 2D

Bestel informatie

Product	Afmeting (L)	Verpakking	Artikelcode
Zelfborende schroef 5,5 x 30 - BP3	30 mm	250 st/doos	2003035503016

Product	Afmeting (L)	Verpakking	Artikelcode
Zelfborende schroef #12 x 1 1/8" - BP3	1 1/8"	250 st/doos	2003035503016

Aantal schroeven

Buitenplaat dikte	Oplegging	Overspanning	Aan de kust						In het binnenland
			aantal velden						aantal velden
			1			≥ 2			1			≥ 2
			Ø16 mm	Ø19 mm	Ø22 mm	Ø16 mm	Ø19 mm	Ø22 mm	Ø16 mm	Ø19 mm	Ø22 mm	Ø16 mm	Ø19 mm	Ø22 mm
0.4	eind	2000	2	2	2	2	1	1	1	1	1	1	1	1
		3000	3	2	2	2	2	2	2	2	1	1	1	1
		4000	3	3	3	3	2	2	2	2	2	2	2	1
	tussen	2000	-	-	-	4	4	3	-	-	-	2	2	2
		3000	-	-	-	6	5	5	-	-	-	3	3	3
		4000	-	-	-	7	7	6	-	-	-	4	4	4
0.5	eind	2000	2	1	1	1	1	1	1	1	1	1	1	1
		3000	2	2	2	2	1	1	1	1	1	1	1	1
		4000	3	2	2	2	2	2	2	1	1	1	1	1
	tussen	2000	-	-	-	3	3	3	-	-	-	2	2	2
		3000	-	-	-	5	4	4	-	-	-	3	2	2
		4000	-	-	-	6	5	5	-	-	-	4	3	3
0.63	eind	2000	2	1	1	1	1	1	1	1	1	1	1	1
		3000	2	2	2	2	1	1	1	1	1	1	1	1
		4000	3	2	2	2	2	2	2	1	1	1	1	1
	tussen	2000	-	-	-	3	2	2	-	-	-	2	2	1
		3000	-	-	-	4	3	3	-	-	-	3	2	2
		4000	-	-	-	6	4	4	-	-	-	3	3	2

Het aantal bevestigers per oplegging in bovenstaande tabel is gebaseerd op standaard situaties (zie eveneens onderstaande uitgangspunten) en dient enkel ter indicatie van het aantal benodigde bevestigingsmiddelen. Indien een projectspecifieke berekening gewenst is, kunt u contact opnemen met Fastener Point.

Aantal benodigde bevestigingen per oplegging voor een plaat met breedte 1000 mm
Windbelasting conform NEN-EN1991-1-4 Zone I, gebouwhoogte 9 meter, onbebouwd, gevolgklasse CC1, dakhelling 15°
Ondergrond staaldikte 6 mm

Mechanische eigenschappen

16 mm

5/8''

19 mm

3/4''

22 mm

27/32''

R16

Materialen
Schroef	RVS 1.4006 (SUS410) - conform EN3506
Afdichtring	RVS 1.4301 (A2) - conform EN3506
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	Aluminium Alloy EN 573 Rm,min ≥ 215 N/mm²
Boorcapaciteit	Alu 215 ≤ 6 mm

Materialen
Schroef	RVS 1.4006 (SUS410) - conform EN3506
Afdichtring	RVS 1.4301 (A2) - conform EN3506
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	Aluminium Alloy EN 573 Rm,min ≥ 215 N/mm²
Boorcapaciteit	Alu 215 ≤ 4 Ga

ringdiameter 16 mm5/8 "

	tN1 [mm]	tII [mm]
		0.75	1	1.5	2	3	4	6
VR,k [kN]	0.4	0.88	0.88	0.88	0.88	0.88	0.88	0.88
	0.5	0.94	0.94	0.94	0.94	0.94	0.94	0.94
	0.55	1.01	1.01	1.01	1.01	1.01	1.01	1.01
	0.63	1.12	1.12	1.12	1.12	1.12	1.12	1.12
	0.75	1.28	1.28	1.28	1.28	1.28	1.28	1.28
	0.88	1.28	1.46	1.46	2.44	2.44	2.44	2.44
	1	1.28	1.63	1.63	2.44	2.44	2.44	2.44
	1.13	1.28	1.63	1.68	2.44	2.44	2.44	2.44
	1.25	1.28	1.63	1.68	2.44	2.44	2.44	2.44
NR,k [kN]	0.4	0.23	0.37	0.81	1.35	1.48	1.48	1.48
	0.5	0.23	0.37	0.81	1.35	1.78	1.78	1.78
	0.55	0.23	0.37	0.81	1.35	2.01	2.01	2.01
	0.63	0.23	0.37	0.81	1.35	2.03	2.39	2.39
	0.75	0.23	0.37	0.81	1.35	2.03	2.79	2.79
	0.88	0.23	0.37	0.81	1.35	2.03	2.79	2.79
	1	0.23	0.37	0.81	1.35	2.03	2.79	2.79
	1.13	0.23	0.37	0.81	1.35	2.03	2.79	2.79
	1.25	0.23	0.37	0.81	1.35	2.03	2.79	2.79

	tN1 [Ga]	tII [inch]
		22 Ga	20 Ga	17 Ga	14 Ga	11 Ga	9 Ga	4 Ga
VR,k [kN]	28 Ga	197	197	197	197	197	197	197
	26 Ga	211	211	211	211	211	211	211
	25 Ga	227	227	227	227	227	227	227
	23 Ga	251	251	251	251	251	251	251
	22 Ga	287	287	287	287	287	287	287
	21 Ga	287	328	328	548	548	548	548
	20 Ga	287	366	366	548	548	548	548
	19 Ga	287	366	377	548	548	548	548
	18 Ga	287	366	377	548	548	548	548
NR,k [kN]	28 Ga	51	83	182	303	332	332	332
	26 Ga	51	83	182	303	400	400	400
	25 Ga	51	83	182	303	451	451	451
	23 Ga	51	83	182	303	456	537	537
	22 Ga	51	83	182	303	456	627	627
	21 Ga	51	83	182	303	456	627	627
	20 Ga	51	83	182	303	456	627	627
	19 Ga	51	83	182	303	456	627	627
	18 Ga	51	83	182	303	456	627	627

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Op verzoek zijn de mechanische eigenschappen in combinatie met een aluminium ondergrond in Rm ≥ 165 N/mm² eveneens verkrijgbaar. Neem contact op met onze binnendienst voor meer informatie.

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Op verzoek zijn de mechanische eigenschappen in combinatie met een aluminium ondergrond in Rm ≥ 165 N/mm² eveneens verkrijgbaar. Neem contact op met onze binnendienst voor meer informatie.

R19

Materialen
Schroef	RVS 1.4006 (SUS410) - conform EN3506
Afdichtring	RVS 1.4301 (A2) - conform EN3506
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	Aluminium Alloy EN 573 Rm,min ≥ 215 N/mm²
Boorcapaciteit	Alu 215 ≤ 6 mm

Materialen
Schroef	RVS 1.4006 (SUS410) - conform EN3506
Afdichtring	RVS 1.4301 (A2) - conform EN3506
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	Aluminium Alloy EN 573 Rm,min ≥ 215 N/mm²
Boorcapaciteit	Alu 215 ≤ 4 Ga

ringdiameter 19 mm3/4 "

	tN1 [mm]	tII [mm]
		0.75	1	1.5	2	3	4	6
VR,k [kN]	0.4	0.88	0.88	0.88	0.88	0.88	0.88	0.88
	0.5	0.94	0.94	0.94	0.94	0.94	0.94	0.94
	0.55	1.01	1.01	1.01	1.01	1.01	1.01	1.01
	0.63	1.12	1.12	1.12	1.12	1.12	1.12	1.12
	0.75	1.28	1.28	1.28	1.28	1.28	1.28	1.28
	0.88	1.28	1.46	1.46	2.44	2.44	2.44	2.44
	1	1.28	1.63	1.63	2.44	2.44	2.44	2.44
	1.13	1.28	1.63	1.68	2.44	2.44	2.44	2.44
	1.25	1.28	1.63	1.68	2.44	2.44	2.44	2.44
NR,k [kN]	0.4	0.23	0.37	0.81	1.35	1.61	1.61	1.61
	0.5	0.23	0.37	0.81	1.35	2.03	2.37	2.37
	0.55	0.23	0.37	0.81	1.35	2.03	2.59	2.59
	0.63	0.23	0.37	0.81	1.35	2.03	2.79	2.79
	0.75	0.23	0.37	0.81	1.35	2.03	2.79	2.79
	0.88	0.23	0.37	0.81	1.35	2.03	2.79	2.79
	1	0.23	0.37	0.81	1.35	2.03	2.79	2.79
	1.13	0.23	0.37	0.81	1.35	2.03	2.79	2.79
	1.25	0.23	0.37	0.81	1.35	2.03	2.79	2.79

	tN1 [Ga]	tII [inch]
		22 Ga	20 Ga	17 Ga	14 Ga	11 Ga	9 Ga	4 Ga
VR,k [kN]	28 Ga	197	197	197	197	197	197	197
	26 Ga	211	211	211	211	211	211	211
	25 Ga	227	227	227	227	227	227	227
	23 Ga	251	251	251	251	251	251	251
	22 Ga	287	287	287	287	287	287	287
	21 Ga	287	328	328	548	548	548	548
	20 Ga	287	366	366	548	548	548	548
	19 Ga	287	366	377	548	548	548	548
	18 Ga	287	366	377	548	548	548	548
NR,k [kN]	28 Ga	51	83	182	303	361	361	361
	26 Ga	51	83	182	303	456	532	532
	25 Ga	51	83	182	303	456	582	582
	23 Ga	51	83	182	303	456	627	627
	22 Ga	51	83	182	303	456	627	627
	21 Ga	51	83	182	303	456	627	627
	20 Ga	51	83	182	303	456	627	627
	19 Ga	51	83	182	303	456	627	627
	18 Ga	51	83	182	303	456	627	627

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Op verzoek zijn de mechanische eigenschappen in combinatie met een aluminium ondergrond in Rm ≥ 165 N/mm² eveneens verkrijgbaar. Neem contact op met onze binnendienst voor meer informatie.

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Op verzoek zijn de mechanische eigenschappen in combinatie met een aluminium ondergrond in Rm ≥ 165 N/mm² eveneens verkrijgbaar. Neem contact op met onze binnendienst voor meer informatie.

R22

Materialen
Schroef	RVS 1.4006 (SUS410) - conform EN3506
Afdichtring	RVS 1.4301 (A2) - conform EN3506
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	Aluminium Alloy EN 573 Rm,min ≥ 215 N/mm²
Boorcapaciteit	Alu 215 ≤ 6 mm

Materialen
Schroef	RVS 1.4006 (SUS410) - conform EN3506
Afdichtring	RVS 1.4301 (A2) - conform EN3506
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	Aluminium Alloy EN 573 Rm,min ≥ 215 N/mm²
Boorcapaciteit	Alu 215 ≤ 4 Ga

ringdiameter 22 mm27/32 "

	tN1 [mm]	tII [mm]
		0.75	1	1.5	2	3	4	6
VR,k [kN]	0.4	0.88	0.88	0.88	0.88	0.88	0.88	0.88
	0.5	0.94	0.94	0.94	0.94	0.94	0.94	0.94
	0.55	1.01	1.01	1.01	1.01	1.01	1.01	1.01
	0.63	1.12	1.12	1.12	1.12	1.12	1.12	1.12
	0.75	1.28	1.28	1.28	1.28	1.28	1.28	1.28
	0.88	1.28	1.46	1.46	2.44	2.44	2.44	2.44
	1	1.28	1.63	1.63	2.44	2.44	2.44	2.44
	1.13	1.28	1.63	1.68	2.44	2.44	2.44	2.44
	1.25	1.28	1.63	1.68	2.44	2.44	2.44	2.44
NR,k [kN]	0.4	0.23	0.37	0.81	1.35	1.81	1.81	1.81
	0.5	0.23	0.37	0.81	1.35	2.03	2.47	2.47
	0.55	0.23	0.37	0.81	1.35	2.03	2.79	2.79
	0.63	0.23	0.37	0.81	1.35	2.03	2.79	2.79
	0.75	0.23	0.37	0.81	1.35	2.03	2.79	2.79
	0.88	0.23	0.37	0.81	1.35	2.03	2.79	2.79
	1	0.23	0.37	0.81	1.35	2.03	2.79	2.79
	1.13	0.23	0.37	0.81	1.35	2.03	2.79	2.79
	1.25	0.23	0.37	0.81	1.35	2.03	2.79	2.79

	tN1 [Ga]	tII [inch]
		22 Ga	20 Ga	17 Ga	14 Ga	11 Ga	9 Ga	4 Ga
VR,k [kN]	28 Ga	197	197	197	197	197	197	197
	26 Ga	211	211	211	211	211	211	211
	25 Ga	227	227	227	227	227	227	227
	23 Ga	251	251	251	251	251	251	251
	22 Ga	287	287	287	287	287	287	287
	21 Ga	287	328	328	548	548	548	548
	20 Ga	287	366	366	548	548	548	548
	19 Ga	287	366	377	548	548	548	548
	18 Ga	287	366	377	548	548	548	548
NR,k [kN]	28 Ga	51	83	182	303	406	406	406
	26 Ga	51	83	182	303	456	555	555
	25 Ga	51	83	182	303	456	627	627
	23 Ga	51	83	182	303	456	627	627
	22 Ga	51	83	182	303	456	627	627
	21 Ga	51	83	182	303	456	627	627
	20 Ga	51	83	182	303	456	627	627
	19 Ga	51	83	182	303	456	627	627
	18 Ga	51	83	182	303	456	627	627

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Op verzoek zijn de mechanische eigenschappen in combinatie met een aluminium ondergrond in Rm ≥ 165 N/mm² eveneens verkrijgbaar. Neem contact op met onze binnendienst voor meer informatie.

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Op verzoek zijn de mechanische eigenschappen in combinatie met een aluminium ondergrond in Rm ≥ 165 N/mm² eveneens verkrijgbaar. Neem contact op met onze binnendienst voor meer informatie.

Materialen
Schroef	RVS 1.4006 (SUS410) - conform EN3506
Afdichtring	RVS 1.4301 (A2) - conform EN3506
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	Aluminium Alloy EN 573 Rm,min ≥ 215 N/mm²
Boorcapaciteit	Alu 215 ≤ 6 mm

Materialen
Schroef	RVS 1.4006 (SUS410) - conform EN3506
Afdichtring	RVS 1.4301 (A2) - conform EN3506
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	Aluminium Alloy EN 573 Rm,min ≥ 215 N/mm²
Boorcapaciteit	Alu 215 ≤ 4 Ga
