Zelfborende schroef BP1

HOUT - VERZINKT Artikelnummer: 2004016304016

Ringdiameter:
16 mm5/8 "
- 16 mm5/8 "
- 19 mm3/8 "
- 22 mm27/32 "
Coating(RAL):

Basis

Overzicht

Toepassing

Profielplaten Verzinkt Hout Hout

Specificaties

Aansluiting 5/16” (8 mm)
Ringdiameter standaard 16 mm
Verzinkt met aangevulcaniseerd EPDM
Draad t.b.v. ondergrond hout
Boorpunt 1

Specificaties

Aansluiting 5/16”
Ringdiameter standaard 5/8”
Verzinkt met aangevulcaniseerd EPDM
Draad t.b.v. ondergrond hout
Boorpunt 1

Opties

Poedercoat in iedere gewenste RAL kleur
Ringdiameter 19 of 22 mm

Opties

Poedercoat in iedere gewenste RAL kleur
Ringdiameter 3/4” of 27/32”

Certificaten

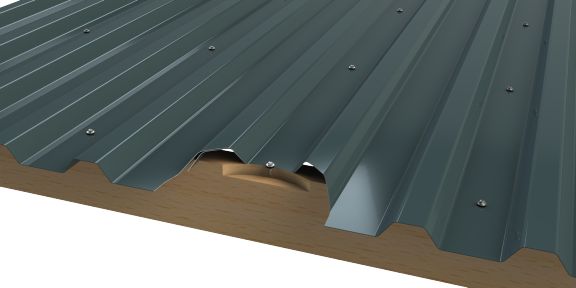

Doorsnede

2D 2D 2D

Bestel informatie

Product	Afmeting (L)	Verpakking	Artikelcode
Zelfborende schroef 6,3 x 40 - BP1	40 mm	250 st/doos	2004016304016

Product	Afmeting (L)	Verpakking	Artikelcode
Zelfborende schroef #14 x 1 1/2” - BP1	1 1/2”	250 st/doos	2004016304016

Aantal schroeven

Buitenplaat dikte	Oplegging	Overspanning	Aan de kust						In het binnenland
			aantal velden						aantal velden
			1			≥ 2			1			≥ 2
			Ø16 mm	Ø19 mm	Ø22 mm	Ø16 mm	Ø19 mm	Ø22 mm	Ø16 mm	Ø19 mm	Ø22 mm	Ø16 mm	Ø19 mm	Ø22 mm
0.4	eind	2000	2	2	2	2	2	1	1	1	1	1	1	1
		3000	3	3	3	2	2	2	2	2	2	1	1	1
		4000	4	4	4	3	3	2	2	2	2	2	2	1
	tussen	2000	-	-	-	4	4	3	-	-	-	3	2	2
		3000	-	-	-	6	6	4	-	-	-	4	3	3
		4000	-	-	-	8	8	6	-	-	-	5	4	3
0.5	eind	2000	2	2	2	1	1	1	1	1	1	1	1	1
		3000	2	2	2	2	2	2	1	1	1	1	1	1
		4000	3	3	3	2	2	2	2	2	2	1	1	1
	tussen	2000	-	-	-	3	3	3	-	-	-	2	2	2
		3000	-	-	-	4	4	4	-	-	-	3	3	3
		4000	-	-	-	6	6	6	-	-	-	3	3	3
0.63	eind	2000	1	1	1	1	1	1	1	1	1	1	1	1
		3000	2	2	2	1	1	1	1	1	1	1	1	1
		4000	2	2	2	2	2	2	1	1	1	1	1	1
	tussen	2000	-	-	-	3	3	3	-	-	-	2	2	2
		3000	-	-	-	4	4	4	-	-	-	2	2	2
		4000	-	-	-	5	5	5	-	-	-	3	3	3

Het aantal bevestigers per oplegging in bovenstaande tabel is gebaseerd op standaard situaties (zie eveneens onderstaande uitgangspunten) en dient enkel ter indicatie van het aantal benodigde bevestigingsmiddelen. Indien een projectspecifieke berekening gewenst is, kunt u contact opnemen met Fastener Point.

Aantal benodigde bevestigingen per oplegging voor een plaat met breedte 1000 mm
Windbelasting conform NEN-EN1991-1-4 Zone I, gebouwhoogte 9 meter, onbebouwd, gevolgklasse CC1, dakhelling 15°
Ondergrond hout met een minimale inboordiepte van 30 mm

Mechanische eigenschappen

16 mm

5/8''

19 mm

3/8''

22 mm

27/32''

R16

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	Hout ≥ C24 conform DIN EN 338
Boorcapaciteit	Hout ≥ 30 mm

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	Hout ≥ C24 conform DIN EN 338
Boorcapaciteit	Hout ≥ 1 5/32”

ringdiameter 16 mm5/8 "

	tN1 [mm]	Leff [mm]
		30
VR,k [kN]	0.4	1.17
	0.5	1.64
	0.55	1.73
	0.63	1.89
	0.75	2.12
	0.88	2.12
	1	2.12
	1.13	2.12
	1.25	2.12
NR,k [kN]	0.4	1.29
	0.5	1.98
	0.55	2.21
	0.63	2.46
	0.75	2.46
	0.88	2.46
	1	2.46
	1.13	2.46
	1.25	2.46

	tN1 [Ga]	Leff [inch]
		1 5/32"
VR,k [kN]	28 Ga	263
	26 Ga	368
	25 Ga	388
	23 Ga	424
	22 Ga	476
	21 Ga	476
	20 Ga	476
	19 Ga	476
	18 Ga	476
NR,k [kN]	28 Ga	290
	26 Ga	445
	25 Ga	496
	23 Ga	553
	22 Ga	553
	21 Ga	553
	20 Ga	553
	19 Ga	553
	18 Ga	553

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

R19

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	Hout ≥ C24 conform DIN EN 338
Boorcapaciteit	Hout ≥ 30 mm

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	Hout ≥ C24 conform DIN EN 338
Boorcapaciteit	Hout ≥ 1 5/32”

ringdiameter 19 mm3/8 "

	tN1 [mm]	Leff [mm]
		30
VR,k [kN]	0.4	1.17
	0.5	1.64
	0.55	1.73
	0.63	1.89
	0.75	2.12
	0.88	2.12
	1	2.12
	1.13	2.12
	1.25	2.12
NR,k [kN]	0.4	1.42
	0.5	1.98
	0.55	2.21
	0.63	2.46
	0.75	2.46
	0.88	2.46
	1	2.46
	1.13	2.46
	1.25	2.46

	tN1 [Ga]	Leff [inch]
		1 5/32"
VR,k [kN]	28 Ga	263
	26 Ga	368
	25 Ga	388
	23 Ga	424
	22 Ga	476
	21 Ga	476
	20 Ga	476
	19 Ga	476
	18 Ga	476
NR,k [kN]	28 Ga	319
	26 Ga	445
	25 Ga	496
	23 Ga	553
	22 Ga	553
	21 Ga	553
	20 Ga	553
	19 Ga	553
	18 Ga	553

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

R22

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	Hout ≥ C24 conform DIN EN 338
Boorcapaciteit	Hout ≥ 30 mm

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	Hout ≥ C24 conform DIN EN 338
Boorcapaciteit	Hout ≥ 1 5/32”

ringdiameter 22 mm27/32 "

	tN1 [mm]	Leff [mm]
		30
VR,k [kN]	0.4	1.17
	0.5	1.64
	0.55	1.73
	0.63	1.89
	0.75	2.12
	0.88	2.12
	1	2.12
	1.13	2.12
	1.25	2.12
NR,k [kN]	0.4	1.95
	0.5	1.98
	0.55	2.21
	0.63	2.46
	0.75	2.46
	0.88	2.46
	1	2.46
	1.13	2.46
	1.25	2.46

	tN1 [Ga]	Leff [inch]
		1 5/32"
VR,k [kN]	28 Ga	263
	26 Ga	368
	25 Ga	388
	23 Ga	424
	22 Ga	476
	21 Ga	476
	20 Ga	476
	19 Ga	476
	18 Ga	476
NR,k [kN]	28 Ga	438
	26 Ga	445
	25 Ga	496
	23 Ga	553
	22 Ga	553
	21 Ga	553
	20 Ga	553
	19 Ga	553
	18 Ga	553

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	Hout ≥ C24 conform DIN EN 338
Boorcapaciteit	Hout ≥ 30 mm

Materialen
Schroef	Verzinkt staal
Afdichtring	Verzinkt staal
Materiaal A (tI)	S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)	Hout ≥ C24 conform DIN EN 338
Boorcapaciteit	Hout ≥ 1 5/32”
