Basis
Toepassing
Plaat-op-plaat
RVS SUS410
Staal ≤ 1,5 mm
Staal ≤ 17 Ga
Specificaties
- Aansluiting 8 mm
- Ringdiameter standaard 16 mm
- RVS met aangevulcaniseerd EPDM
- Draad t.b.v. ondergrond staal ≤ 1,5 mm
- Scherpe punt
Specificaties
- Aansluiting 5/16"
- Ringdiameter standaard 5/8"
- RVS met aangevulcaniseerd EPDM
- Draad t.b.v. ondergrond staal ≤ 17 Ga mm
- Scherpe punt
Opties
- Poedercoat in iedere gewenste kleur
Opties
- Poedercoat in iedere gewenste kleur
Certificaten
Doorsnede
Bestel informatie
Product | Afmeting | Verpakking | Artikelcode |
---|---|---|---|
Zelfborende plaatschroef PRO 4,8 x L | 20 mm | 250 st/doos | 2003004802016 |
Product | Afmeting | Verpakking | Artikelcode |
---|---|---|---|
Zelfborende plaatschroef PRO #10 x L | 3/4" | 250 st/doos | 2003004802016 |

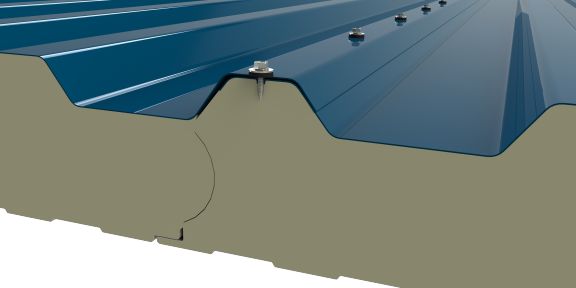

Inschroefposities
Mechanische eigenschappen
1 mm
''
16 mm
2021-08-04T22:00:00.000Z''
19 mm
3/4''
Materialen | ||
---|---|---|
Schroef | RVS 1.4006 (SUS410) - conform EN3506 |
|
Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
Materiaal A (tI) | S280GD, S320GD en S350GD conform EN 10346 | |
Materiaal B (tII) | S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346 | |
Boorcapaciteit | Staal ≤ 1,5 mm |
Materialen | ||
---|---|---|
Schroef | RVS 1.4006 (SUS410) - conform EN3506 |
|
Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
Materiaal A (tI) | S280GD, S320GD en S350GD conform EN 10346 | |
Materiaal B (tII) | S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346 | |
Boorcapaciteit | Staal ≤ 17 Ga |
1 mm "
tN1 [mm] | tII [mm] | |||||||||
0.4 | 0.5 | 0.55 | 0.63 | 0.75 | 0.88 | 1.5 | ||||
VR,k [kN] | 0.4 | 1.01 | 1.01 | 1.01 | 1.01 | 1.01 | 1.01 | 1.01 | ||
0.5 | 1.52 | 1.52 | 1.52 | 1.52 | 1.52 | 1.52 | 1.52 | |||
0.55 | 1.56 | 1.56 | 1.56 | 1.56 | 1.56 | 1.56 | 1.56 | |||
0.63 | 1.63 | 1.63 | 1.63 | 1.63 | 1.63 | 1.63 | 1.63 | |||
0.75 | 1.73 | 1.73 | 1.73 | 1.73 | 1.73 | 1.73 | 1.73 | |||
0.88 | 1.73 | 2.71 | 2.71 | 2.71 | 2.71 | 2.71 | 2.71 | |||
1 | 1.73 | 2.71 | 2.71 | 2.71 | 2.71 | 2.71 | 2.71 | |||
1.13 | 1.73 | 2.71 | 2.71 | 2.71 | 2.71 | 2.71 | 2.71 | |||
1.25 | 1.73 | 2.71 | 2.71 | 2.71 | 2.71 | 2.71 | 2.71 | |||
NR,k [kN] | 0.4 | 0.49 | 0.82 | 0.91 | 1.15 | 1.22 | 1.29 | 1.29 | ||
0.5 | 0.49 | 0.82 | 0.91 | 1.15 | 1.22 | 1.98 | 1.98 | |||
0.55 | 0.49 | 0.82 | 0.91 | 1.15 | 1.22 | 2.09 | 2.09 | |||
0.63 | 0.49 | 0.82 | 0.91 | 1.15 | 1.22 | 2.09 | 2.09 | |||
0.75 | 0.49 | 0.82 | 0.91 | 1.15 | 1.22 | 2.09 | 2.09 | |||
0.88 | 0.49 | 0.82 | 0.91 | 1.15 | 1.22 | 2.09 | 2.09 | |||
1 | 0.49 | 0.82 | 0.91 | 1.15 | 1.22 | 2.09 | 2.09 | |||
1.13 | 0.49 | 0.82 | 0.91 | 1.15 | 1.22 | 2.09 | 2.09 | |||
1.25 | 0.49 | 0.82 | 0.91 | 1.15 | 1.22 | 2.09 | 2.09 |
tN1 [Ga | tII [inch] | |||||||||
28 Ga | 26 Ga | 25 Ga | 23 Ga | 22 Ga | 21 Ga | 17 Ga | ||||
VR,k [kN] | 28 Ga | 227 | 227 | 227 | 227 | 227 | 227 | 227 | ||
26 Ga | 341 | 341 | 341 | 341 | 341 | 341 | 341 | |||
25 Ga | 350 | 350 | 350 | 350 | 350 | 350 | 350 | |||
23 Ga | 366 | 366 | 366 | 366 | 366 | 366 | 366 | |||
22 Ga | 388 | 388 | 388 | 388 | 388 | 388 | 388 | |||
21 Ga | 388 | 609 | 609 | 609 | 609 | 609 | 609 | |||
20 Ga | 388 | 609 | 609 | 609 | 609 | 609 | 609 | |||
19 Ga | 388 | 609 | 609 | 609 | 609 | 609 | 609 | |||
18 Ga | 388 | 609 | 609 | 609 | 609 | 609 | 609 | |||
NR,k [kN] | 28 Ga | 110 | 184 | 204 | 258 | 274 | 290 | 290 | ||
26 Ga | 110 | 184 | 204 | 258 | 274 | 445 | 445 | |||
25 Ga | 110 | 184 | 204 | 258 | 274 | 469 | 469 | |||
23 Ga | 110 | 184 | 204 | 258 | 274 | 469 | 469 | |||
22 Ga | 110 | 184 | 204 | 258 | 274 | 469 | 469 | |||
21 Ga | 110 | 184 | 204 | 258 | 274 | 469 | 469 | |||
20 Ga | 110 | 184 | 204 | 258 | 274 | 469 | 469 | |||
19 Ga | 110 | 184 | 204 | 258 | 274 | 469 | 469 | |||
18 Ga | 110 | 184 | 204 | 258 | 274 | 469 | 469 |
- Bovenstaande waarden zijn karakteristieke waarden
- Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
- Bovenstaande waarden zijn karakteristieke waarden
- Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Materialen | ||
---|---|---|
Schroef | RVS 1.4006 (SUS410) - conform EN3506 |
|
Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
Materiaal A (tI) | S280GD, S320GD en S350GD conform EN 10346 | |
Materiaal B (tII) | S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346 | |
Boorcapaciteit | Staal ≤ 1,5 mm |
Materialen | ||
---|---|---|
Schroef | RVS 1.4006 (SUS410) - conform EN3506 |
|
Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
Materiaal A (tI) | S280GD, S320GD en S350GD conform EN 10346 | |
Materiaal B (tII) | S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346 | |
Boorcapaciteit | Staal ≤ 17 Ga |
ringdiameter
16 mm2021-08-04T22:00:00.000Z "
tN1 [mm] | tII [mm] | |||||||||
0.4 | 0.5 | 0.55 | 0.6 | 0.63 | 0.75 | |||||
VR,k [kN] | 0.4 | 1.49 | 1.49 | 1.49 | 1.49 | 1.49 | 1.49 | |||
0.5 | 1.49 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | ||||
0.55 | 1.49 | 1.9 | 2.07 | 2.07 | 2.07 | 2.07 | ||||
0.6 | 1.49 | 1.9 | 2.07 | 2.24 | 2.24 | 2.24 | ||||
0.63 | 1.49 | 1.9 | 2.07 | 2.24 | 2.35 | 2.35 | ||||
0.75 | 1.49 | 1.9 | 2.07 | 2.24 | 2.35 | 2.76 | ||||
NR,k [kN] | 0.4 | 0.7 | 0.91 | 1.05 | 1.22 | 1.23 | 1.48 | |||
0.5 | 0.7 | 0.91 | 1.05 | 1.22 | 1.23 | 1.48 | ||||
0.55 | 0.7 | 0.91 | 1.05 | 1.22 | 1.23 | 1.48 | ||||
0.6 | 0.7 | 0.91 | 1.05 | 1.22 | 1.23 | 1.48 | ||||
0.63 | 0.7 | 0.91 | 1.05 | 1.22 | 1.23 | 1.48 | ||||
0.75 | 0.7 | 0.91 | 1.05 | 1.22 | 1.23 | 1.48 |
tN1 [Ga] | tII [inch] | |||||||||
28 Ga | 26 Ga | 25 Ga | 25 Ga | 23 Ga | 22 Ga | |||||
VR,k [kN] | 28 Ga | 334 | 334 | 334 | 334 | 334 | 334 | |||
26 Ga | 334 | 427 | 427 | 427 | 427 | 427 | ||||
25 Ga | 334 | 427 | 465 | 465 | 465 | 465 | ||||
25 Ga | 334 | 427 | 465 | 503 | 503 | 503 | ||||
23 Ga | 334 | 427 | 465 | 503 | 528 | 528 | ||||
22 Ga | 334 | 427 | 465 | 503 | 528 | 620 | ||||
NR,k [kN] | 28 Ga | 157 | 204 | 236 | 274 | 276 | 332 | |||
26 Ga | 157 | 204 | 236 | 274 | 276 | 332 | ||||
25 Ga | 157 | 204 | 236 | 274 | 276 | 332 | ||||
25 Ga | 157 | 204 | 236 | 274 | 276 | 332 | ||||
23 Ga | 157 | 204 | 236 | 274 | 276 | 332 | ||||
22 Ga | 157 | 204 | 236 | 274 | 276 | 332 |
- Bovenstaande waarden zijn karakteristieke waarden
- Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
- Bovenstaande waarden zijn karakteristieke waarden
- Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Materialen | ||
---|---|---|
Schroef | RVS 1.4006 (SUS410) - conform EN3506 |
|
Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
Materiaal A (tI) | S280GD, S320GD en S350GD conform EN 10346 | |
Materiaal B (tII) | S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346 | |
Boorcapaciteit | Staal ≤ 1,5 mm |
Materialen | ||
---|---|---|
Schroef | RVS 1.4006 (SUS410) - conform EN3506 |
|
Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
Materiaal A (tI) | S280GD, S320GD en S350GD conform EN 10346 | |
Materiaal B (tII) | S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346 | |
Boorcapaciteit | Staal ≤ 17 Ga |
ringdiameter
19 mm3/4 "
tN1 [mm] | tII [mm] | |||||||||
0.4 | 0.5 | 0.55 | 0.6 | 0.63 | 0.75 | |||||
VR,k [kN] | 0.4 | 1.49 | 1.49 | 1.49 | 1.49 | 1.49 | 1.49 | |||
0.5 | 1.49 | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 | ||||
0.55 | 1.49 | 1.9 | 2.07 | 2.07 | 2.07 | 2.07 | ||||
0.6 | 1.49 | 1.9 | 2.07 | 2.24 | 2.24 | 2.24 | ||||
0.63 | 1.49 | 1.9 | 2.07 | 2.24 | 2.35 | 2.35 | ||||
0.75 | 1.49 | 1.9 | 2.07 | 2.24 | 2.35 | 2.76 | ||||
NR,k [kN] | 0.4 | 0.7 | 0.91 | 1.05 | 1.22 | 1.23 | 1.48 | |||
0.5 | 0.7 | 0.91 | 1.05 | 1.22 | 1.23 | 1.48 | ||||
0.55 | 0.7 | 0.91 | 1.05 | 1.22 | 1.23 | 1.48 | ||||
0.6 | 0.7 | 0.91 | 1.05 | 1.22 | 1.23 | 1.48 | ||||
0.63 | 0.7 | 0.91 | 1.05 | 1.22 | 1.23 | 1.48 | ||||
0.75 | 0.7 | 0.91 | 1.05 | 1.22 | 1.23 | 1.48 |
tN1 [Ga] | tII [inch] | |||||||||
28 Ga | 26 Ga | 25 Ga | 25 Ga | 23 Ga | 22 Ga | |||||
VR,k [kN] | 28 Ga | 334 | 334 | 334 | 334 | 334 | 334 | |||
26 Ga | 334 | 427 | 427 | 427 | 427 | 427 | ||||
25 Ga | 334 | 427 | 465 | 465 | 465 | 465 | ||||
25 Ga | 334 | 427 | 465 | 503 | 503 | 503 | ||||
23 Ga | 334 | 427 | 465 | 503 | 528 | 528 | ||||
22 Ga | 334 | 427 | 465 | 503 | 528 | 620 | ||||
NR,k [kN] | 28 Ga | 157 | 204 | 236 | 274 | 276 | 332 | |||
26 Ga | 157 | 204 | 236 | 274 | 276 | 332 | ||||
25 Ga | 157 | 204 | 236 | 274 | 276 | 332 | ||||
25 Ga | 157 | 204 | 236 | 274 | 276 | 332 | ||||
23 Ga | 157 | 204 | 236 | 274 | 276 | 332 | ||||
22 Ga | 157 | 204 | 236 | 274 | 276 | 332 |
- Bovenstaande waarden zijn karakteristieke waarden
- Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
- Bovenstaande waarden zijn karakteristieke waarden
- Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Materialen | ||
---|---|---|
Schroef | RVS 1.4006 (SUS410) - conform EN3506 |
|
Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
Materiaal A (tI) | S280GD, S320GD en S350GD conform EN 10346 | |
Materiaal B (tII) | S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346 | |
Boorcapaciteit | Staal ≤ 1,5 mm |
Materialen | ||
---|---|---|
Schroef | RVS 1.4006 (SUS410) - conform EN3506 |
|
Afdichtring | RVS 1.4301 (A2) - conform EN3506 | |
Materiaal A (tI) | S280GD, S320GD en S350GD conform EN 10346 | |
Materiaal B (tII) | S235 conform EN 10025-2, S280GD, S320GD en S350GD conform EN 10346 | |
Boorcapaciteit | Staal ≤ 17 Ga |
mm "
