Zelfborende dakpanplaatschroef BP1

Zelfborende dakpanplaatschroef BP1

STAAL ≤ 1,5 MM - BIMETAAL A2 304 Artikelnummer: 200101480
  • Ringdiameter:
    14 mm17/32 "
    • 14 mm17/32 "
    • 16 mm5/8 "
    • 19 mm3/4 "
  • Coating(RAL):

Basis

Toepassing

Profielplaten Bimetaal A2 304 Staal ≤ 1,5 mm Staal ≤ 17 Ga

Specificaties

  1. Aansluiting 5/16” (8 mm)
  2. Ringdiameter standaard 14 mm
  3. RVS met aangevulcaniseerd EPDM
  4. Draad t.b.v. ondergrond staal ≤ 1,5 mm
  5. Boorpunt 1

Specificaties

  1. Aansluiting 5/16”
  2. Ringdiameter standaard 17/32”
  3. RVS met aangevulcaniseerd EPDM
  4. Draad t.b.v. ondergrond staal ≤ 17 Ga
  5. Boorpunt 1

Opties

  1. Poedercoat in iedere gewenste RAL kleur
  2. Ringdiameter 16 of 19 mm

Opties

  1. Poedercoat in iedere gewenste RAL kleur
  2. Ringdiameter 5/8” of 3/4”

Certificaten

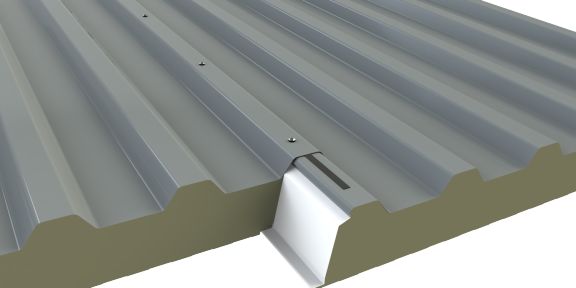

Doorsnede

Bestel informatie

ProductAfmeting (L)VerpakkingArtikelcode
Zelfborende Dakpanplaatschroef 4,8 x 28 - BP128 mm250 st/doos2001014802814
Zelfborende Dakpanplaatschroef 4,8 x 35 - BP135 mm250 st/doos2001014803514
ProductAfmeting (L)VerpakkingArtikelcode
Zelfborende Dakpanplaatschroef #10 x 1" - BP11"250 st/doos2001014802814
Zelfborende Dakpanplaatschroef #10 x 1 3/8" - BP11 3/8"250 st/doos2001014803514

Aantal schroeven

Buitenplaat dikte Oplegging Overspanning Aan de kust In het binnenland
aantal velden aantal velden
1 2 1 2
Ø14 mm Ø16 mm Ø19 mm Ø14 mm Ø16 mm Ø19 mm Ø14 mm Ø16 mm Ø19 mm Ø14 mm Ø16 mm Ø19 mm
0.4 eind 2000 2 2 2 2 2 2 1 1 1 1 1 1
3000 3 3 3 3 2 2 2 2 2 2 1 1
4000 4 4 4 3 3 3 2 2 2 2 2 2
5000 5 5 5 4 4 4 3 3 3 2 2 2
tussen 2000 - - - 5 5 5 - - - 3 3 3
3000 - - - 7 7 7 - - - 4 4 4
4000 - - - 10 9 9 - - - 5 5 5
5000 - - - 12 11 11 - - - 6 6 6
0.5 eind 2000 2 2 2 2 2 2 1 1 1 1 1 1
3000 3 3 3 2 2 2 2 2 2 1 1 1
4000 4 4 4 3 3 3 2 2 2 2 2 2
5000 5 4 4 4 3 3 3 3 3 2 2 2
tussen 2000 - - - 5 4 4 - - - 3 3 3
3000 - - - 7 6 6 - - - 4 4 4
4000 - - - 9 8 8 - - - 5 5 5
5000 - - - 11 10 10 - - - 6 6 6
0.63 eind 2000 2 1 1 1 1 1 1 1 1 1 1 1
3000 2 2 2 2 2 2 1 1 1 1 1 1
4000 3 2 2 2 2 2 2 2 2 1 1 1
5000 3 3 3 3 2 2 2 2 2 2 1 1
tussen 2000 - - - 3 3 3 - - - 2 2 2
3000 - - - 5 4 4 - - - 3 2 2
4000 - - - 6 5 5 - - - 3 3 3
5000 - - - 7 7 7 - - - 4 4 4

Het aantal bevestigers per oplegging in bovenstaande tabel is gebaseerd op standaard situaties (zie eveneens onderstaande uitgangspunten) en dient enkel ter indicatie van het aantal benodigde bevestigingsmiddelen. Indien een projectspecifieke berekening gewenst is, kunt u contact opnemen met Fastener Point.

  • Aantal benodigde bevestigingen per oplegging voor een plaat met breedte 1000 mm
  • Windbelasting conform NEN-EN1991-1-4 Zone I, gebouwhoogte 9 meter, onbebouwd, gevolgklasse CC1, dakhelling 15°

Mechanische eigenschappen

14 mm
17/32''
16 mm
5/8''
19 mm
3/4''
Materialen
Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)Staalkwaliteit S280GD, S320GD and S350GD - conform EN 10346
Materiaal B (tII)Staalkwaliteit S235 – conform EN 10025-2 en S280GD, S320GD and S350GD - conform EN 10346
BoorcapaciteitStaal ≤ 1,5 mm
Materialen
Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)Staalkwaliteit S280GD, S320GD and S350GD - conform EN 10346
Materiaal B (tII)Staalkwaliteit S235 – conform EN 10025-2 en S280GD, S320GD and S350GD - conform EN 10346
BoorcapaciteitStaal ≤ 17 Ga
ringdiameter 14 mm17/32 "
tN1 [mm] tII [mm]
0.4 0.5 0.55 0.63 0.75 0.88 1 1.13 1.25 1.5
VR,k [kN] 0.4 0.64 0.64 0.64 0.64 0.64 0.64 0.64 0.64 0.64 0.64
0.5 0.64 0.91 0.91 0.91 0.91 0.91 0.91 0.91 0.91 0.91
0.55 0.64 0.91 1.16 1.16 1.16 1.16 1.16 1.16 1.16 1.16
0.63 0.64 0.91 1.16 1.57 1.57 1.57 1.57 1.57 1.57 1.57
0.75 0.64 0.91 1.16 1.57 2.17 2.17 2.17 2.17 2.17 2.17
0.88 0.64 0.91 1.16 1.57 2.17 2.37 2.37 2.37 2.37 2.37
1 0.64 0.91 1.16 1.57 2.17 2.37 2.56 2.56 2.56 2.56
1.13 0.64 0.91 1.16 1.57 2.17 2.37 2.56 2.98 2.98 2.98
1.25 0.64 0.91 1.16 1.57 2.17 2.37 2.56 2.98 3.38 3.38
NR,k [kN] 0.4 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.52 1.52 1.52
0.5 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.67 1.67 1.67
0.55 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2 2
0.63 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.53
0.75 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.8
0.88 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.8
1 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.8
1.13 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.8
1.25 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.8
tN1 [Ga] tII [inch]
28 Ga 26 Ga 25 Ga 23 Ga 22 Ga 21 Ga 20 Ga 19 Ga 18 Ga 17 Ga
VR,k [kN] 28 Ga 143 143 143 143 143 143 143 143 143 143
26 Ga 143 204 204 204 204 204 204 204 204 204
25 Ga 143 204 260 260 260 260 260 260 260 260
23 Ga 143 204 260 352 352 352 352 352 352 352
22 Ga 143 204 260 352 487 487 487 487 487 487
21 Ga 143 204 260 352 487 532 532 532 532 532
20 Ga 143 204 260 352 487 532 575 575 575 575
19 Ga 143 204 260 352 487 532 575 669 669 669
18 Ga 143 204 260 352 487 532 575 669 759 759
NR,k [kN] 28 Ga 80 103 123 157 209 263 314 341 341 341
26 Ga 80 103 123 157 209 263 314 375 375 375
25 Ga 80 103 123 157 209 263 314 395 449 449
23 Ga 80 103 123 157 209 263 314 395 472 568
22 Ga 80 103 123 157 209 263 314 395 472 629
21 Ga 80 103 123 157 209 263 314 395 472 629
20 Ga 80 103 123 157 209 263 314 395 472 629
19 Ga 80 103 123 157 209 263 314 395 472 629
18 Ga 80 103 123 157 209 263 314 395 472 629
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Materialen
Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)Staalkwaliteit S280GD, S320GD and S350GD - conform EN 10346
Materiaal B (tII)Staalkwaliteit S235 – conform EN 10025-2 en S280GD, S320GD and S350GD - conform EN 10346
BoorcapaciteitStaal ≤ 1,5 mm
Materialen
Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)Staalkwaliteit S280GD, S320GD and S350GD - conform EN 10346
Materiaal B (tII)Staalkwaliteit S235 – conform EN 10025-2 en S280GD, S320GD and S350GD - conform EN 10346
BoorcapaciteitStaal ≤ 17 Ga
ringdiameter 16 mm5/8 "
tN1 [mm] tII [mm]
0.4 0.5 0.55 0.63 0.75 0.88 1 1.13 1.25 1.5
VR,k [kN] 0.4 0.64 0.64 0.64 0.64 0.64 0.64 0.64 0.64 0.64 0.64
0.5 0.64 0.91 0.91 0.91 0.91 0.91 0.91 0.91 0.91 0.91
0.55 0.64 0.91 1.16 1.16 1.16 1.16 1.16 1.16 1.16 1.16
0.63 0.64 0.91 1.16 1.57 1.57 1.57 1.57 1.57 1.57 1.57
0.75 0.64 0.91 1.16 1.57 2.17 2.17 2.17 2.17 2.17 2.17
0.88 0.64 0.91 1.16 1.57 2.17 2.37 2.37 2.37 2.37 2.37
1 0.64 0.91 1.16 1.57 2.17 2.37 2.56 2.56 2.56 2.56
1.13 0.64 0.91 1.16 1.57 2.17 2.37 2.56 2.98 2.98 2.98
1.25 0.64 0.91 1.16 1.57 2.17 2.37 2.56 2.98 3.38 3.38
NR,k [kN] 0.4 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.7 1.7 1.7
0.5 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 1.76 1.76
0.55 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.16
0.63 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.79
0.75 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.8
0.88 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.8
1 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.8
1.13 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.8
1.25 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.8
tN1 [Ga] tII [inch]
28 Ga 26 Ga 25 Ga 23 Ga 22 Ga 21 Ga 20 Ga 19 Ga 18 Ga 17 Ga
VR,k [kN] 28 Ga 143 143 143 143 143 143 143 143 143 143
26 Ga 143 204 204 204 204 204 204 204 204 204
25 Ga 143 204 260 260 260 260 260 260 260 260
23 Ga 143 204 260 352 352 352 352 352 352 352
22 Ga 143 204 260 352 487 487 487 487 487 487
21 Ga 143 204 260 352 487 532 532 532 532 532
20 Ga 143 204 260 352 487 532 575 575 575 575
19 Ga 143 204 260 352 487 532 575 669 669 669
18 Ga 143 204 260 352 487 532 575 669 759 759
NR,k [kN] 28 Ga 80 103 123 157 209 263 314 382 382 382
26 Ga 80 103 123 157 209 263 314 395 395 395
25 Ga 80 103 123 157 209 263 314 395 472 485
23 Ga 80 103 123 157 209 263 314 395 472 627
22 Ga 80 103 123 157 209 263 314 395 472 629
21 Ga 80 103 123 157 209 263 314 395 472 629
20 Ga 80 103 123 157 209 263 314 395 472 629
19 Ga 80 103 123 157 209 263 314 395 472 629
18 Ga 80 103 123 157 209 263 314 395 472 629
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Materialen
Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)Staalkwaliteit S280GD, S320GD and S350GD - conform EN 10346
Materiaal B (tII)Staalkwaliteit S235 – conform EN 10025-2 en S280GD, S320GD and S350GD - conform EN 10346
BoorcapaciteitStaal ≤ 1,5 mm
Materialen
Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)Staalkwaliteit S280GD, S320GD and S350GD - conform EN 10346
Materiaal B (tII)Staalkwaliteit S235 – conform EN 10025-2 en S280GD, S320GD and S350GD - conform EN 10346
BoorcapaciteitStaal ≤ 17 Ga
ringdiameter 19 mm3/4 "
tN1 [mm] tII [mm]
0.4 0.5 0.55 0.63 0.75 0.88 1 1.13 1.25 1.5
VR,k [kN] 0.4 0.64 0.64 0.64 0.64 0.64 0.64 0.64 0.64 0.64 0.64
0.5 0.64 0.91 0.91 0.91 0.91 0.91 0.91 0.91 0.91 0.91
0.55 0.64 0.91 1.16 1.16 1.16 1.16 1.16 1.16 1.16 1.16
0.63 0.64 0.91 1.16 1.57 1.57 1.57 1.57 1.57 1.57 1.57
0.75 0.64 0.91 1.16 1.57 2.17 2.17 2.17 2.17 2.17 2.17
0.88 0.64 0.91 1.16 1.57 2.17 2.37 2.37 2.37 2.37 2.37
1 0.64 0.91 1.16 1.57 2.17 2.37 2.56 2.56 2.56 2.56
1.13 0.64 0.91 1.16 1.57 2.17 2.37 2.56 2.98 2.98 2.98
1.25 0.64 0.91 1.16 1.57 2.17 2.37 2.56 2.98 3.38 3.38
NR,k [kN] 0.4 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.7 1.7 1.7
0.5 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 1.76 1.76
0.55 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.16
0.63 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.79
0.75 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.8
0.88 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.8
1 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.8
1.13 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.8
1.25 0.36 0.46 0.55 0.7 0.93 1.17 1.4 1.76 2.1 2.8
tN1 [Ga] tII [inch]
28 Ga 26 Ga 25 Ga 23 Ga 22 Ga 21 Ga 20 Ga 19 Ga 18 Ga 17 Ga
VR,k [kN] 28 Ga 143 143 143 143 143 143 143 143 143 143
26 Ga 143 204 204 204 204 204 204 204 204 204
25 Ga 143 204 260 260 260 260 260 260 260 260
23 Ga 143 204 260 352 352 352 352 352 352 352
22 Ga 143 204 260 352 487 487 487 487 487 487
21 Ga 143 204 260 352 487 532 532 532 532 532
20 Ga 143 204 260 352 487 532 575 575 575 575
19 Ga 143 204 260 352 487 532 575 669 669 669
18 Ga 143 204 260 352 487 532 575 669 759 759
NR,k [kN] 28 Ga 80 103 123 157 209 263 314 382 382 382
26 Ga 80 103 123 157 209 263 314 395 395 395
25 Ga 80 103 123 157 209 263 314 395 472 485
23 Ga 80 103 123 157 209 263 314 395 472 627
22 Ga 80 103 123 157 209 263 314 395 472 629
21 Ga 80 103 123 157 209 263 314 395 472 629
20 Ga 80 103 123 157 209 263 314 395 472 629
19 Ga 80 103 123 157 209 263 314 395 472 629
18 Ga 80 103 123 157 209 263 314 395 472 629
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Materialen
Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)Staalkwaliteit S280GD, S320GD and S350GD - conform EN 10346
Materiaal B (tII)Staalkwaliteit S235 – conform EN 10025-2 en S280GD, S320GD and S350GD - conform EN 10346
BoorcapaciteitStaal ≤ 1,5 mm
Materialen
Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)Staalkwaliteit S280GD, S320GD and S350GD - conform EN 10346
Materiaal B (tII)Staalkwaliteit S235 – conform EN 10025-2 en S280GD, S320GD and S350GD - conform EN 10346
BoorcapaciteitStaal ≤ 17 Ga
mm "
Liquid error: divided by 0
Liquid error: divided by 0
