Zelfborende dakpanplaatschroef BP1

Zelfborende dakpanplaatschroef BP1

HOUT - VERZINKT Artikelnummer: 200401480
  • Ringdiameter:
    19 mm3/4 "
    • 14 mm17/32 "
    • 16 mm5/8 "
    • 19 mm3/4 "
  • Coating(RAL):

Basis

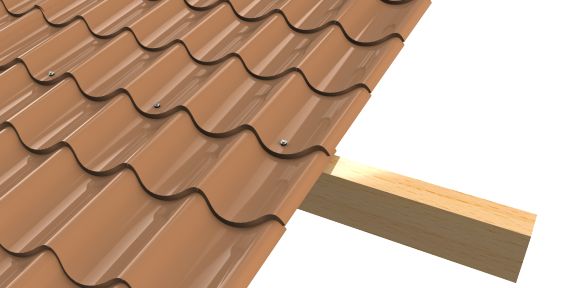

Toepassing

Doorsnede

Bestel informatie

ProductAfmeting (L)VerpakkingArtikelcode
Zelfborende Dakpanplaatschroef 4,8 x 20 - BP120 mm250 st/doos2004014802014
Zelfborende Dakpanplaatschroef 4,8 x 28 - BP128 mm250 st/doos2004014802814
Zelfborende Dakpanplaatschroef 4,8 x 35 - BP135 mm250 st/doos2004014803514
Zelfborende Dakpanplaatschroef 4,8 x 50 - BP150 mm150 st/doos2004014805014
Zelfborende Dakpanplaatschroef 4,8 x 60 - BP160 mm150 st/doos2004014806014
Zelfborende Dakpanplaatschroef 4,8 x 80 - BP180 mm100 st/doos2004014808014
ProductAfmeting (L)VerpakkingArtikelcode
Zelfborende Dakpanplaatschroef #10 x 3/4" - BP13/4"250 st/doos2004014802014
Zelfborende Dakpanplaatschroef #10 x 1" - BP11"250 st/doos2004014802814
Zelfborende Dakpanplaatschroef #10 x 1 3/8" - BP11 3/8"250 st/doos2004014803514
Zelfborende Dakpanplaatschroef #10 x 1 7/8" - BP11 7/8"150 st/doos2004014805014
Zelfborende Dakpanplaatschroef #10 x 2 1/4" - BP12 1/4"150 st/doos2004014806014
Zelfborende Dakpanplaatschroef #10 x 3 1/8" - BP13 1/8"100 st/doos2004014808014

Aantal schroeven

Buitenplaat dikte Oplegging Overspanning Aan de kust In het binnenland
aantal velden aantal velden
1 ≥ 2 1 ≥ 2
Ø14 mm Ø16 mm Ø19 mm Ø14 mm Ø16 mm Ø19 mm Ø14 mm Ø16 mm Ø19 mm Ø14 mm Ø16 mm Ø19 mm
0.4 eind 2000 2 2 2 2 2 2 1 1 1 1 1 1
3000 3 3 3 2 2 2 2 2 2 1 1 1
4000 4 4 4 3 3 3 2 2 2 2 2 2
tussen 2000 - - - 5 5 5 - - - 3 3 3
3000 - - - 7 7 7 - - - 4 4 4
4000 - - - 9 9 8 - - - 5 5 4
0.5 eind 2000 2 2 2 1 1 1 1 1 1 1 1 1
3000 2 2 2 2 2 2 1 1 1 1 1 1
4000 3 3 3 2 2 2 2 2 2 1 1 1
tussen 2000 - - - 3 3 3 - - - 2 2 2
3000 - - - 5 5 5 - - - 3 3 3
4000 - - - 6 6 6 - - - 3 3 3
0.63 eind 2000 2 2 2 1 1 1 1 1 1 1 1 1
3000 2 2 2 2 2 2 1 1 1 1 1 1
4000 3 3 3 2 2 2 2 2 2 1 1 1
tussen 2000 - - - 3 3 3 - - - 2 2 2
3000 - - - 5 5 5 - - - 3 3 3
4000 - - - 6 6 6 - - - 3 3 3

Het aantal bevestigers per oplegging in bovenstaande tabel is gebaseerd op standaard situaties (zie eveneens onderstaande uitgangspunten) en dient enkel ter indicatie van het aantal benodigde bevestigingsmiddelen. Indien een projectspecifieke berekening gewenst is, kunt u contact opnemen met Fastener Point.

  • Aantal benodigde bevestigingen per oplegging voor een plaat met breedte 1000 mm
  • Windbelasting conform NEN-EN1991-1-4 Zone I, gebouwhoogte 9 meter, onbebouwd, gevolgklasse CC1, dakhelling 15°
  • Ondergrond hout met een minimale inboordiepte van 30 mm

Mechanische eigenschappen

14 mm
17/32''
16 mm
5/8''
19 mm
3/4''
Materialen
Schroef Verzinkt staal
AfdichtringVerzinkt staal
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)Hout ≥ C24 conform DIN EN 338
BoorcapaciteitHout ≥ 30 mm
Materialen
Schroef Verzinkt staal
AfdichtringVerzinkt staal
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)Hout ≥ C24 conform DIN EN 338
BoorcapaciteitHout ≥ 1 5/32”
ringdiameter 14 mm17/32 "
tN1 [mm] Leff [mm]
30
VR,k [kN] 0.4 0.92
0.5 1.3
0.55 1.31
0.63 1.34
0.75 1.38
0.88 1.38
1 1.38
1.13 1.38
1.25 1.38
NR,k [kN] 0.4 1.26
0.5 1.87
0.55 1.87
0.63 1.87
0.75 1.87
0.88 1.87
1 1.87
1.13 1.87
1.25 1.87
tN1 [Ga] Leff [inch]
1 5/32"
VR,k [kN] 28 Ga 206
26 Ga 292
25 Ga 294
23 Ga 301
22 Ga 310
21 Ga 310
20 Ga 310
19 Ga 310
18 Ga 310
NR,k [kN] 28 Ga 283
26 Ga 420
25 Ga 420
23 Ga 420
22 Ga 420
21 Ga 420
20 Ga 420
19 Ga 420
18 Ga 420
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Materialen
Schroef Verzinkt staal
AfdichtringVerzinkt staal
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)Hout ≥ C24 conform DIN EN 338
BoorcapaciteitHout ≥ 30 mm
Materialen
Schroef Verzinkt staal
AfdichtringVerzinkt staal
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)Hout ≥ C24 conform DIN EN 338
BoorcapaciteitHout ≥ 1 5/32”
ringdiameter 16 mm5/8 "
tN1 [mm] Leff [mm]
30
VR,k [kN] 0.4 0.92
0.5 1.3
0.55 1.31
0.63 1.34
0.75 1.38
0.88 1.38
1 1.38
1.13 1.38
1.25 1.38
NR,k [kN] 0.4 1.29
0.5 1.87
0.55 1.87
0.63 1.87
0.75 1.87
0.88 1.87
1 1.87
1.13 1.87
1.25 1.87
tN1 [Ga] Leff [inch]
1 5/32"
VR,k [kN] 28 Ga 206
26 Ga 292
25 Ga 294
23 Ga 301
22 Ga 310
21 Ga 310
20 Ga 310
19 Ga 310
18 Ga 310
NR,k [kN] 28 Ga 290
26 Ga 420
25 Ga 420
23 Ga 420
22 Ga 420
21 Ga 420
20 Ga 420
19 Ga 420
18 Ga 420
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Materialen
Schroef Verzinkt staal
AfdichtringVerzinkt staal
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)Hout ≥ C24 conform DIN EN 338
BoorcapaciteitHout ≥ 30 mm
Materialen
Schroef Verzinkt staal
AfdichtringVerzinkt staal
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)Hout ≥ C24 conform DIN EN 338
BoorcapaciteitHout ≥ 1 5/32”
ringdiameter 19 mm3/4 "
tN1 [mm] Leff [mm]
30
VR,k [kN] 0.4 0.92
0.5 1.3
0.55 1.31
0.63 1.34
0.75 1.38
0.88 1.38
1 1.38
1.13 1.38
1.25 1.38
NR,k [kN] 0.4 1.42
0.5 1.87
0.55 1.87
0.63 1.87
0.75 1.87
0.88 1.87
1 1.87
1.13 1.87
1.25 1.87
tN1 [Ga] Leff [inch]
1 5/32"
VR,k [kN] 28 Ga 206
26 Ga 292
25 Ga 294
23 Ga 301
22 Ga 310
21 Ga 310
20 Ga 310
19 Ga 310
18 Ga 310
NR,k [kN] 28 Ga 319
26 Ga 420
25 Ga 420
23 Ga 420
22 Ga 420
21 Ga 420
20 Ga 420
19 Ga 420
18 Ga 420
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
  • Bovenstaande waarden zijn karakteristieke waarden
  • Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken
Materialen
Schroef Verzinkt staal
AfdichtringVerzinkt staal
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)Hout ≥ C24 conform DIN EN 338
BoorcapaciteitHout ≥ 30 mm
Materialen
Schroef Verzinkt staal
AfdichtringVerzinkt staal
Materiaal A (tI)S280GD, S320GD en S350GD conform EN 10346
Materiaal B (tII)Hout ≥ C24 conform DIN EN 338
BoorcapaciteitHout ≥ 1 5/32”
