GOLFPLAATBEVESTIGER A2/H

GOLFPLAATBEVESTIGER A2/H

HOUT - RVS A2 304 Artikelnummer: 15020870120
  • Ringdiameter:
    25 mm31/32” "
    • 25 mm31/32” "

Basis

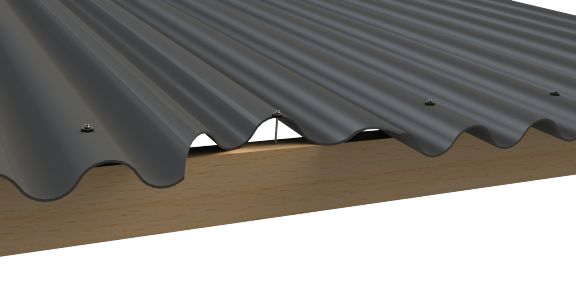

Toepassing

Golfplaten RVS A2 304 Hout Hout

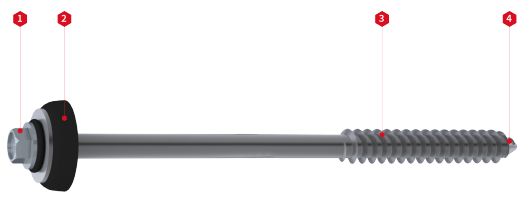

Specificaties

  1. Aansluiting 5/16” (8 mm)
  2. EPDM met RVS drukring 25 mm
  3. Draad t.b.v. ondergrond hout
  4. Boorpunt Type A

Specificaties

  1. Aansluiting 5/16”
  2. EPDM met RVS drukring 31/32”
  3. Draad t.b.v. ondergrond hout
  4. Boorpunt Type A

Certificaten

Doorsnede

Bestel informatie

ProductAfmetingOmschrijvingEPDMVerpakkingArtikelcode
Golfplaatbevestiger7,0 x 120 mmRVS A2 304, A2/H25 mm100 st/zak1502087012025
Golfplaatbevestiger7,0 x 120 mmRVS A2 304, A2/H32 mm100 st/zak1502087012032
ProductAfmetingOmschrijvingEPDMVerpakkingArtikelcode
Golfplaatbevestiger1/4” x 4 5/8”RVS A2 304, A2/H31/32”100 st/zak1502087012025
Golfplaatbevestiger1/4” x 4 5/8”RVS A2 304, A2/H11/4”100 st/zak1502087012032

Mechanische eigenschappen

25 mm
31/32”''
Materialen
Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
BoorcapaciteitHout
Materialen
Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
BoorcapaciteitHout
ringdiameter 25 mm31/32” "
tN1 [mm] Leff [mm]
36
NR,k [kN] Eternit Ecolor 1.28
SVK Neptunus 1.9
tN1 [Ga] Leff [inch]
1 13/32"
NR,k [kN] Eternit Ecolor 287
SVK Neptunus 427
  • Bovenstaande waarden zijn afkomstig uit de technische goedkeuringen van de golfplaten producent. Randvoorwaarden en toepassing conform de betreffende zulassung.
  • Bovenstaande waarden zijn afkomstig uit de technische goedkeuringen van de golfplaten producent. Randvoorwaarden en toepassing conform de betreffende zulassung.
Materialen
Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
BoorcapaciteitHout
Materialen
Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
BoorcapaciteitHout
mm "
Liquid error: divided by 0
Liquid error: divided by 0
      Materialen
      Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
      AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
      Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
      Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
      BoorcapaciteitHout
      Materialen
      Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
      AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
      Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
      Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
      BoorcapaciteitHout
      mm "
      Liquid error: divided by 0
      Liquid error: divided by 0
          Materialen
          Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
          AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
          Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
          Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
          BoorcapaciteitHout
          Materialen
          Schroef Roestvast staal 1.4301 (A2) – conform EN ISO 3506
          AfdichtringRoestvast staal 1.4301 (A2) – conform EN ISO 3506
          Materiaal A (tI)Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
          Materiaal B (tII)Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
          BoorcapaciteitHout
          mm "
          Liquid error: divided by 0
          Liquid error: divided by 0
